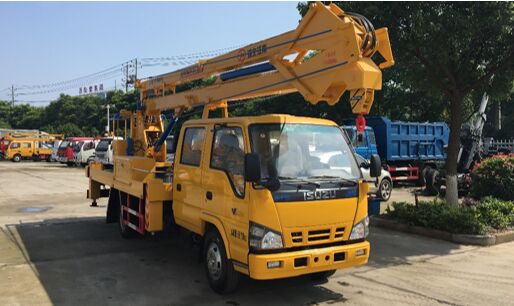

庆铃18米高空作业车
【欢迎新老客户来电或在线咨询◆欢迎客户来厂或传真签订合同】
| JDF5070JGK18Q6型高空作业车 （国六标准-18米） | |||
| 产品名称： | 庆铃18米高空作业车 | 外形尺寸： | 8440x2040x3380 |
| 底盘型号： | QL1070BUKWY | 作业臂形式： | 三节折叠臂 |
| 作业高度： | 18（米） | 接近角/离去角 | 24/9 |
| 整备质量： |
6620 |
前悬/后悬： | 1015/2450 |
| 总质量： | 6945 | 最高车速： | 95 |
| 轴荷： | 2250/4695 | ||
| 底盘参数 | |||
| 底盘型号： | QL1070BUKWY | 批次： | 328 |
| 轴 数： | 2 | 燃油种类： | 柴油 |
| 轴 距(mm)： | 3815 | 前 轮 距(mm)： | 1504 |
| 驾驶室乘人数： | 2+3 | 后 轮 距(mm)： | 1425 |
| 轮 胎 数： | 6 | 弹簧片数： | 8/6+5 |
| 轮胎规格： | 7.00R16 | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量（ml） | 功率（kw） |
|
4KH1CN6LB |
庆铃五十铃(重庆)发动机有限公司 |
2999 |
88 |
| 上装基本配置-臂架 | |||
| 臂架形式： | 三节折叠臂 | 臂架截面： | 四边形 |
| 臂架材料： | 型材Q345B/4mm | 变幅： | 单缸变幅 |
| 起伏角度 ： | 0°-70°（相对水平面） |
|
|
| 上装基本配置-作业工况 | |||
| 最大作业高度： | 18米 | 最大作业幅度： | 7.5米 |
| 最大作业高度时作业幅度： | 1.6米 | 最大作业幅度是作业高度： | 10.4米 |
| 回转角度 ： | 双向360°连续回转 |
起吊重量/高度 |
900kg/9米 |
| 上装基本配置-支腿 | |||
| 支腿形式： | 前后H型 | 支腿材料： | 型材Q345B/5mm |
| 支腿跨距： | 纵向4160mm；横向3900 | 液压锁： | 四支腿带双向液压锁 |
| 支腿检测 ： | 水平检测 | 支腿频闪灯： | （黄色）前后四只 |
| 上装基本配置-车厢 | |||
| 材料： | 优质碳钢及型材，铺防滑花纹板 | 工具箱： | 1200*400*500带不锈钢锁件 |
| 侧、后防护： | 优质碳钢高强度型材 | 洗手箱： | 塑料水箱 |
| 上装基本配置-转台 | |||
| 立臂： | 低合金钢板拼焊而成 | 回转支撑： | 单排四点接触球式带外齿 |
| 减速机： | 涡轮蜗杆式 CW-28 | 马达： | BMP-50 |
| 上装基本配置-作业斗 | |||
| 额定载荷： | 200（kg） | 尺寸（长*宽*高）： | 1080*620*1150 |
| 回转： | 360°连续回转 | 调平形式： | 外置拉杆机械调平 |
| 调平装置 ： | 机械调平 ，拉杆外置 | 保险带 | 一副 |
| 上装基本配置-液压系统 | |||
| 液压油箱： | 80L；带液位表 | 齿轮泵： | 定量泵；流量50m1/r |
| 工作压力： | 带压力表；16MPa | 液压组阀： | 集成电磁阀组 |
| 应急泵 ： | 选装 | 油缸 | 12只，带双向平衡阀或液压锁锁止，保证安全 |
| 上装基本配置-操作系统 | |||
| 支腿： | 手动操作，个支腿单独可调，上下车互锁 | 操作方式： | 手动和电控结合 |
| 臂架动作： | 转台和作业斗电动双位操作 | 发动机启动、熄火： | 转台和作业斗双位操作 |
| 发动机油门 ： | 手动拉线 |
|
|
|
主要特点： |
|
1、臂架和支腿均采用低合金Q345型材，四周无焊缝，外形美观，受力大，强度高； 2、H型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况； 3、回转机构采用可调节式，方便调节； 4、转台双向360°回转，采用了先进的涡轮蜗杆式减速机构（具有自润滑和自锁功能），后期维护也可方便的通过调整螺栓位置轻松达到效果； 5、上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便； 6、下车与上车互锁，操作安全、可靠； 7、上车操作通过节流阀实现无极调速； 8、吊篮采用外置拉杆机械式调平，更加稳定和可靠； 9、转台和吊篮设有启动和熄火开关，操作方便，节省燃油； |
|
|
