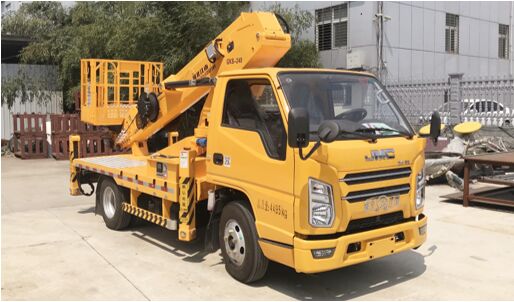

江铃24米高空作业车
【欢迎新老客户来电或在线咨询◆欢迎客户来厂或传真签订合同】
| 江铃24米高空作业车（国六标准-上蓝牌） | |||
| 产品型号： | JDF5040JGK24J6型高空作业车 | 底盘型号： | JX1041TC26 |
| 总质量： | 4365 | 整备质量： | 4495 |
| 作业高度： | 21-24（米） | 外形尺寸： | 5995x1940x2730 |
| 接近角/离去角： | 21/10 | 前悬/后悬： | 1075/1770 |
| 作业臂形式： | 五节伸缩臂 | 最高车速： | 100 |
| 轴荷： | 1645/2850 | ||
| 底盘参数 | |||
| 底盘型号： | JX1041TC26 | 批次： | 323 |
| 轴 数： | 2 | 燃油种类： | 柴油 |
| 轴 距(mm)： | 2800 | 前 轮 距(mm)： | 1385 |
| 驾驶室乘人数： |
2 |
后 轮 距(mm)： | 1425 |
| 轮 胎 数： | 6 | 弹簧片数： | 7/4+6 |
| 轮胎规格： | 7.00R16 8PR | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量（ml） | 功率（kw） |
|
JX4D30B6H |
江铃汽车股份有限公司 | 2892 | 85 |
| 上装基本配置-臂架 | |||
| 臂架形式： | 五节伸缩臂 | 臂架截面： | 五边形 |
| 臂架材料： | 进口高强度钢/3mm | 变幅： | 双缸变幅更加稳定 |
| 起伏角度 ： | 0°-80°（相对水平面） |
|
|
| 上装基本配置-作业工况 | |||
| 最大作业高度： | 24米 | 最大作业幅度： | 9米 |
| 最大高度时作业幅度： | 3米 | 最大幅度是作业高度： | 14米 |
| 回转角度 ： | 左右180°回转 |
|
|
| 上装基本配置-支腿 | |||
| 支腿形式： | 前X，后H型 | 支腿材料： | 进口高强度钢/3mm |
| 支腿跨距： | 纵向3900mm；横向3900/3420 | 液压锁： | 四支腿带双向液压锁 |
| 支腿检测 ： | 支腿带检测开关，提示音及水平仪 | 支腿频闪灯： | （黄色）前后四只 |
| 上装基本配置-车厢 | |||
| 材料： | 优质碳钢及铝合金，铺防滑滤镜花纹板 | 工具箱： | 铝合金800*360*320带不锈钢锁件 |
| 侧、后防护： | 带压力表；16MPa | 洗手箱： | 塑料水箱 |
| 上装基本配置-转台 | |||
| 立臂： | 进口高强度钢拼焊而成 | 回转支撑： | 单排四点接触球式带外齿 |
| 减速机： | 带压力表；16MPa | 马达： | 液压 |
| 上装基本配置-作业斗 | |||
| 额定载荷： | 300（kg） | 尺寸（长*宽*高）： | 1250*610*1040 |
| 回转： | 360°连续回转 | 调平形式： | 静态液压自动调平 |
| 调平装置 ： | 静态液压自动调平 | 材质 | 优质碳钢方管 |
| 上装基本配置-液压系统 | |||
| 液压油箱： | 65L；带液位表和冷却器 | 齿轮泵： | 定量泵；流量50m1/r |
| 工作压力： | 带压力表；16MPa | 液压组阀： | 电液比例阀组，带手动应急按钮 |
| 应急泵 ： | 电动应急泵 |
|
|
| 上装基本配置-操作系统 | |||
| 支腿： | 手动操作，个支腿单独可调，上下车互锁 | 操作方式： | 电控和无线遥控 |
| 臂架动作： | 转台和作业斗无线遥控操作 | 发动机启动、熄火： | 转台和作业斗双位操作 |
| 发动机油门 ： | 远程电子油门 |
|
|
| 24米伸缩臂高空作业车主要特点： |
|
1、整车轻量化设计，采用进口高强度钢焊接，外形美观； 2、臂架和支腿采用进口高强度钢焊接成型，外形美观，受力大，强度高； 3、进口油缸驱动链条带动伸缩臂同步伸缩，快速、平稳、可靠； 4、前后 X 型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况； 5、转台左右180°回转，采用了先进的双涡轮蜗杆减速机构；（具有自润滑和自锁功能） 6、采用进口控制器自动控制，带显示屏，设置保护模式进行限幅，安全、可靠； 7、转台和吊篮双位操作，进口电液比例调速，转台手动操作，吊篮无线遥控操作； 8、下车与上车互锁，操作安全、可靠； 9、吊篮静态液压自动调平，360°回转，超载自动保护； 10、支腿带有位置检测开关，并有自动感应功能； 11、整车带发动机启动、熄火和远程油门开关，操作方便，节省燃油； 12、臂架自带照明灯，方便夜间或光线暗作业； |
|
|
