江铃蓝牌高空作业车
【欢迎新老客户来电或在线咨询◆欢迎客户来厂或传真签订合同】
|

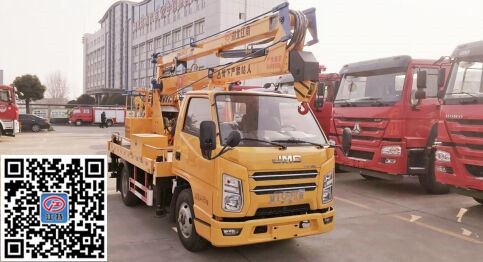

江铃13.5米高空作业车（国六标准-蓝牌） |
|||
| 整车型号： | JDF5040JGKJ6型高空作业车 | 底盘型号： | JX1041TC26 |
| 总质量： | 4495 | 整备质量： | 4365 |
| 作业高度： | 13.5（米） | 外形尺寸： | 5995x1960x2990 |
| 接近角/离去角： | 24/13 | 前悬/后悬： | 1075/1570 |
| 作业臂形式： | 三节折叠臂 | 最高车速： | 100 |
| 轴荷： | 1645/2850 | ||
| 底盘参数 | |||
| 底盘型号： | JX1041TC26 | 批次： | 323 |
| 轴 数： | 2 | 燃油种类： | 柴油 |
| 轴 距(mm)： | 2800 | 前 轮 距(mm)： | 1385 |
| 驾驶室乘人数： | 2 | 后 轮 距(mm)： | 1425 |
| 轮 胎 数： | 6 | 弹簧片数： | 7/4+6 |
| 轮胎规格： | 7.00R16 8PR | ||
|
发动机参数 |
|||
| 发动机型号 | 发动机生产企业 | 排量（ml） | 功率（kw） |
|
JX4D30B6H |
江铃汽车股份有限公司 |
2892 |
85 |
|
上装基本配置-臂架 |
|||
| 臂架形式： | 三节折叠臂 | 臂架截面： | 四边形 |
| 臂架材料： | 型材Q345B/4mm | 变幅： | 单缸变幅 |
| 起伏角度 ： | 0°-70°（相对水平面） |
|
|
|
上装基本配置-作业工况 |
|||
| 最大作业高度： | 12米 | 最大高度时作业幅度： | 2米 |
| 最大作业幅度： | 5.8米 | 最大幅度时作业高度： | 5.6米 |
| 回转角度 ： | 双向360°连续回转 |
|
|
|
上装基本配置-起吊性能 |
|||
| 最大起吊质量： |
900kg |
伸缩起重臂： |
伸长量1米
|
| 钢丝绳： | （40m）Φ8 | 最大起吊高度： | 6.4米 |
| 吊钩 ： | 支腿带检测开关，提示音及水平仪 | 最大起吊幅度： |
5.2米 |
|
上装基本配置-支腿 |
|||
| 支腿形式： | 前后H型 | 支腿材料： | 型材Q345B/5mm |
| 支腿跨距： | 纵向3300mm；横向2700 | 液压锁： | 四支腿带双向液压锁 |
| 支腿检测 ： | 支腿带检测开关，提示音及水平仪 | 支腿频闪灯： | （红色）2只 |
|
上装基本配置-车厢 |
|||
| 材料： | 优质碳钢，铺3mm防滑花纹铝板 | 工具箱： | 800*400*400带不锈钢锁件 |
| 侧、后防护： | 优质碳钢模具冲压成型，高强度 | 洗手箱： | 塑料水箱 |
|
上装基本配置-转台 |
|||
| 立臂： | 低合金钢板拼焊而成 | 回转支撑： | 单排四点接触球式带外齿 |
| 减速机： | 涡轮蜗杆式，CW-28 | 马达： | BMP-50 |
|
上装基本配置-作业斗 |
|||
| 额定载荷： | ≤200（kg） | 尺寸（长*宽*高）： | 1080*620*1150 |
| 安全带： |
一副 |
调平形式： | 机械式调平 |
| 调平装置 ： | 外置拉杆机械调平 |
|
|
|
上装基本配置-液压系统 |
|||
| 液压油箱： | 65L；带液位表 | 齿轮泵： | 定量泵；流量25m1/r |
| 工作压力： | 带压力表；16MPa | 液压组阀： | 集成电磁阀组 |
| 油缸 ： |
10只，带双向平衡阀或液压锁锁止 |
|
|
|
上装基本配置-操作系统 |
|||
| 支腿： | 手动操作，单独可调，上下车互锁 | 操作方式： | 手动和电动结合 |
| 臂架动作： | 转台和吊篮电动双位操作 | 发动机启动、熄火： | 转台和作业斗双位操作 |
| 发动机油门 ： | 手动拉线 |
|
|
| 12米高空作业车主要特点： |
|
主要特点：
◇ 该车采用国际领先的江铃高档底盘加装三节折臂液压举升专用装置
◇ 环保项达到国家机动车第Ⅳ阶段排放标准
◇ 采用国产、进口换向阀及液压油缸，换向平稳，操作灵活方便，液压系统实现上下车互锁，过载保护，油缸安全自锁，系统设过载保护阀，油压超过定值自动卸载。
◇ 转台、工作斗双工位操作
◇ 支腿与工作臂互锁，安全可靠防止误操作
◇ H型支腿，跨距大，稳定性好，支腿可独立伸缩又可联运，装有支腿报闪灯，用于作业时支腿示廓，发出光报警信号 ◇ 工作斗自动调平，外置拉杆强制平衡 ◇ 带1T吊勾
|
|
|
