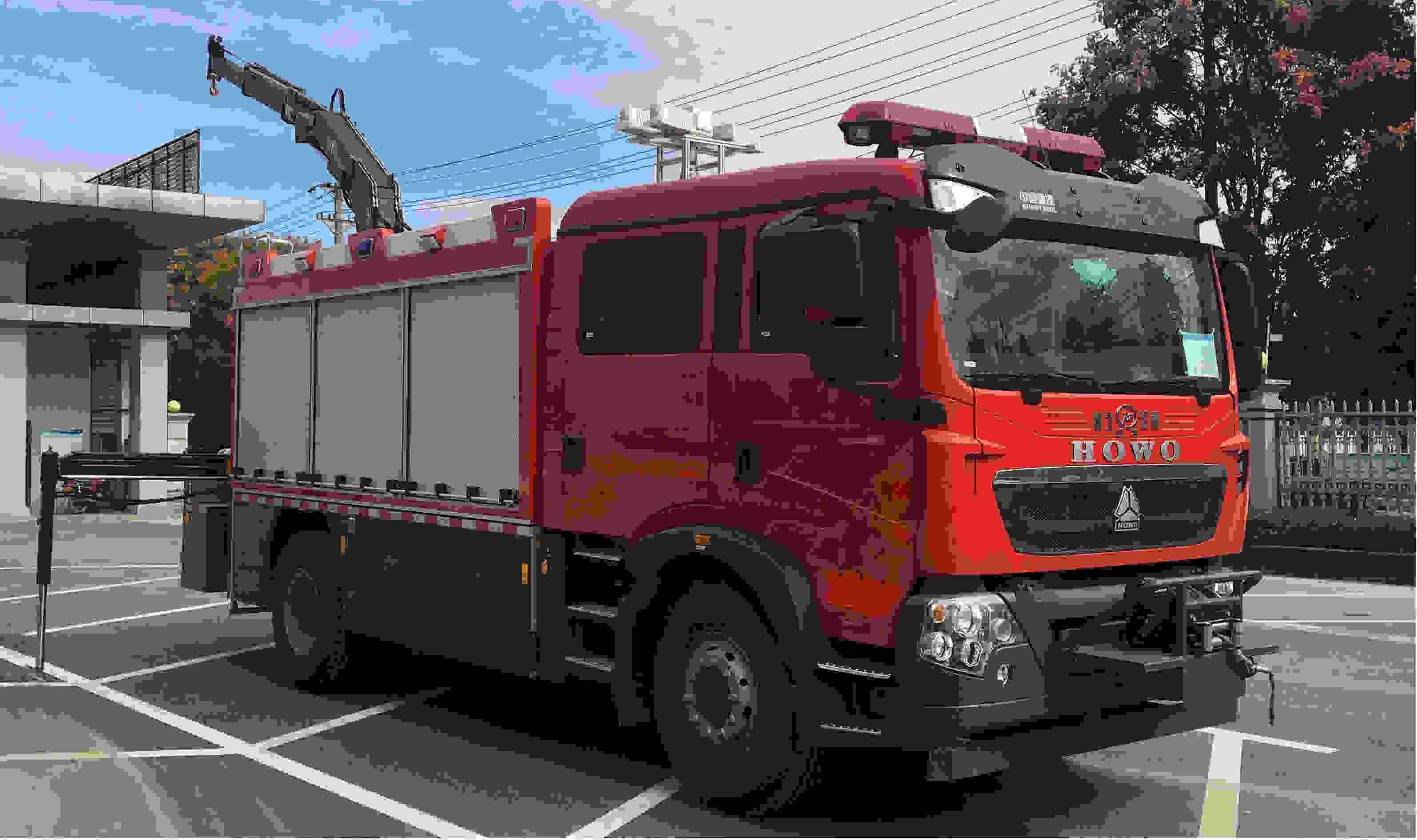

重汽T5G抢险救援消防车
重汽T5G抢险救援消防车(前拖、后吊、升降照明) | |||
产品名称: | 重汽抢险救援消防车 | 外型尺寸(mm): | 8940x2500x3740 |
底盘型号: | ZZ5207TXFV471GE5 | 货厢尺寸(mm): | ×× |
总 质 量 :(kg) |
13100 |
接近/离去角(° ) | 18/12 |
额定质量:(kg) |
|
前悬/后悬(mm): | 1430/2530 |
整备质量:(kg) |
12650 |
最高车速(km/h): |
95 |
轴 荷: | 5000/8100 |
底盘参数 | |||
底盘型号: | ZZ5207TXFV471GE5 | 批次: | 314 |
轴 数: | 2 | 燃油种类: | 柴油 |
轴 距(mm): | 4500 | 前 轮 距(mm): | 1980,2035 |
额定载客(含驾驶员): | 2 | 后 轮 距(mm): | 1850 |
轮 胎 数: | 6 | 弹簧片数: | 4/5,4/9+6 |
轮胎规格: | 315/80R22.5,12.00R20 | ||
整车说明: | 备注:前伸:480mm;消防员按75千克/人计算;ABS系统型号为4460046300,生产企业为威伯科汽车控制系统(中国)有限公司;侧面防护及后下部防护装置材料材质:Q235,整体式结构;后下部防护装置离地高度:500mm;主要专用装置有随车起重机、绞盘、照明系统. |
发动机参数 | |||||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) | ||
MC07.34-50 |
中国重型汽车集团有限公 |
6870 |
248 |
||
排放标准: | 国五标准 | 燃料种类: | 柴油 |
牵引部分: 型号:WARN M12000(24V DC) 钢丝绳长度:≥38 m | |||
牵引力: | ≥5000Kg | 钢丝绳直径: | 9.5mm |
绞盘最大拉力: | 10800 kgf(滑轮组并用) | 最大牵引速度: | 3.57 m/min |
安装形式 : | 前置式 |
安装位置 |
安装于消防车辆最前端,外置式牵 引机,处于整车纵向中心线上。 |
起重机部分: | |||
起重机型号: | SQ105ZK2Q | 起重机形式: | 折叠式三节臂 |
最大起吊质量: | 5000kg | 最大起升高度: | 10.5米 |
回转角度 : | 全回转 |
最大作业幅度: |
7.8米 |
发电照明系统 |
配电箱:过压自保装置,航空防脱落接线盒,功能控制键,仪表,防雨静电装置,各种操作全部集中于控制柜上,并能准确快捷的控制全部运转动作,控制柜上设有多功能插座,防水、防脱落型,配置5米线控按键。
|
电缆线盘 | |||
电压: | 220V | 频率: | 50HZ |
长度: | 30M×2 | 漏电保护等级: | IP60 |
发动机 |
|||
品牌: | 本田 | 功率: | 5.5KVA |
频率: | 50HZ | 电压: | 220 |
重量: | 70kg仪 | 防脱落插座: | 2套(配专用插座) |
气动灯杆 | |||
材质: | 铝合金 | 形式: | 全伸缩 |
举升高度: | 6.1米(离地下4米) | 闭合高度: | 1.2 |
供气压力 : | 0.3MPa |
起升速度: |
5秒 |
照明灯 | |||
2盏冷光镝灯: |
1000WX2 |
2盏热光镝灯: |
1000WX2 |
2盏移动灯(选装) | 500W镝灯 | 移动灯架(选装) | 三角形,全铝合金制作,升高≥3m |
云台 | |||
型号: | Om530 | 翻转重量: | 28kg |
俯仰度: | ≥75° | 左右旋转: | 360° |
电压 : | 220V/24V |
|
|
器材箱设置 |
车身骨架采用优质型钢整体焊接而成,型钢焊接前,进行特殊喷砂处理和喷涂。器材固定架采用高强度全铝合金型材制作和特制型材连接件搭建,可调式型材支架,具有足够的强度和刚度,按器材分类集中放置,铝合金型材架根据附件尺寸调节高度。 重要材质:铝合金型材,铝花纹板,平铝板、铝塑板,铝三角支撑不锈钢螺栓等。 基本结构:框架结构,铝扣件相连,可靠、美观可任意调节,能充分利空间。 基本布置:左、右各三扇铝合金帘子门,下围裙部均放置较重设备,前置牵引,后置起重。 基本原则: 所有器材放置均采用: (一)一切有利于取用方便,放置合理、整齐、美观实用的原则; (二)按抢险救援类别和战斗展开形式,运用逻辑关系的原则; (三)无须任何攀登工具,可取用箱内任何器材,简明实用的原则。 基本特点: (一)所有器材均采用专用夹具,不会损坏所固定的器材,取用简单快速;器材的布置、固定均需按客户的要求。 (二)利用抽屉,输转箱,移动推车,滑道,翻门,旋转托架,逐一分类,按大小放置。排放有序,固定牢靠,一目了然。 (三)其它器材设施也可用移动推车,根据器材种类、结构、使用特点配置。 翻门踏板: 采用可滑动伸缩踏板和铰链式踏板作取物支撑,气动弹簧机构,铝花纹板蒙面。
|
