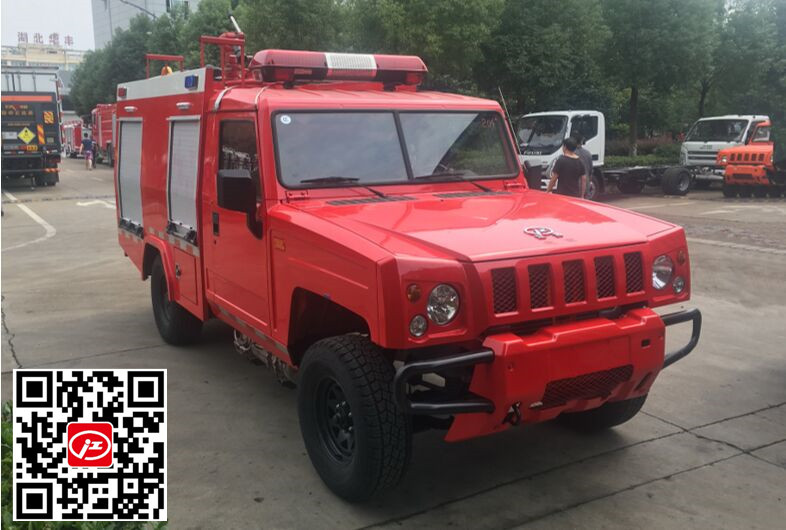

- JDF5040GXFSG10/B6型水罐消防车图片|配置
JDF040GXFSG10/B6型水罐消防车采用北京汽车BAW2043HHS42D底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装单排，可乘坐2人,该车为外露罐结构，车身前部为器材箱，中间为水罐，后部为泵房。载液罐体为优质碳钢，与底盘采用螺栓连接，载水955kg，装备了上海雄真消防设备有限公司生产CB10/20-XZ型消防泵，额定流量20L/S，车顶安装成都威斯特消防机械有限公司生产的PS20W型车用消防炮。该车辆结构紧凑，配置完备，机动性强，能够及时应对企业，社区或重点消防单位的火情，可以第一时间形成小型战斗力进行初期火灾的扑救和人员疏散撤离。可广泛应用于消防救援站，政府专职消防队，企业专职消防队等。
【欢迎新老客户来电或在线咨询◆欢迎客户来厂或传真签订合同】
| 勇士四驱消防车（国六标准-免征车型） | |||
| 产品型号： | JDF5041GXFSG10/B6型水罐消防车 | 外形尺寸(mm)： | 5310×1880×2580 |
| 底盘型号： | BAW2043HHS42D | 罐体容量寸(L)： | 1000 |
| 总 质 量(kg)： |
4200 |
接近/离去角(°)： |
40/22 |
| 额定质量(kg)： | 955 | 前悬/后悬(mm)： | 775/1420 |
| 整备质量(kg)： |
3095 |
最高车速(km/h)： |
100 |
| 排放标准： | GB3847-2005,GB17691-2018国Ⅵ | ||
| 底盘参数 | |||
| 底盘型号： | BAW2043HHS42D | 燃料种类： | 柴油 |
| 轴 数： | 2 | 前 轮 距(mm)： |
1540 |
| 轴 距(mm)： | 3035 | 后 轮 距(mm)： | 1540 |
| 驾驶室乘人数： | 2(人) | 弹簧片数： | 9/8+8 |
| 轮 胎 数： | 6 | 轴 荷： | 1450/2910 |
| 轮胎规格： | 265/70R16LT 10PR,265/70R16LT 8PR,265/70R17LT 10PR | ||
| 整车说明： | 备注：水罐容积:0.955立方米,水罐尺寸:575×1750×990mm。整体式侧防护结构,后防护装置材料:Q235,截面尺寸:50×100mm,与车辆连接方式:螺栓连接,后防护离地高度:495mm,后伸:80mm。ABS生产企业为鼎佳(天津)汽车电子有限公司,型号为DJABS-Y-03。主要专用装置有消防泵、消防炮。 | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
| YCY24140-60A | 安徽全柴动力股份有限公司 |
2360 |
103 |
乘员室
|
机构 |
长头、双开门，原厂单排座 |
|
|
司乘人数 |
2人 |
|
|
方向盘位置 |
左置 |
|
|
设备 |
原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、警报器； 2、取力器控制开关及指示灯； 附加电源开关；
|
器材箱和泵室：
器材箱
器材箱位于泵房两侧，两边设铝合金卷帘门，内有照明灯。器材室内根据需求设储物盒。
泵房
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
平拖位置：安装手抬泵（根据客户需求选装）
爬梯及上车拉手
爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
水罐：
容量
1000L（SG10）
材质
优质碳钢（钢板厚度3mm）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启装置
溢流口：设DN40溢流口1个
放余水口：设1个DN25水罐放余水口配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管DN100阀门手动控制，设1个水泵至水罐充水管DN65阀门手动控制
水系统-消防泵：
消防泵型号
CB10/20型低压消防泵
形式
低压离心式
额定流量
20L/s @1.0MPa
出口额定压力
1.0MPa
最大吸深
7m
引水装置
自带滑片泵
引水时间
最大吸深时≤50s
管路系统：
管道材质
优质无缝碳钢管
吸水管路
泵房左右两侧设1个DN125吸水口
注水管路
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路
泵房左右两侧各设1个DN65出水口，带截止阀和扪盖
冷却水管路
配有冷却取力器的冷却水管路及控制阀
灭火装置-消防炮：
消防炮型号
PS20W
制造商
成都威斯特消防机械有限公司
回转角度
360°水平回转
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
20L/S
射程
水≥50m
消防控制系统：
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制
水泵脱挂档、警灯警报、照明及信号装置控制等
泵房内控制
上装总电源开关、参数显示、状态显示
控制面板主要包括驾驶室控制和泵室控制两部分
电器设备：
附加电 器
设独立电路
辅助照明
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
频闪灯
车身两侧安装红、蓝两色频闪灯
警示装置
长排全红警灯，安装在驾驶室顶部
警报器，其控制盒在驾驶员前下方
火场照明
上装后部安装35W消防探照灯1个
|
附加电 器 |
设独立电路 |
|
|
辅助照明 |
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 |
|
|
频闪灯 |
车身两侧安装红、蓝两色频闪灯 |
|
|
警示装置 |
长排全红警灯，安装在驾驶室顶部 |
|
|
警报器，其控制盒在驾驶员前下方 |
||
|
火场照明 |
上装后部安装35W消防探照灯1个 |
|
|
|
罐体容积（L）：1000 随车器材：13项 消防泵型号：CB10.20常压泵
流量/压力：20L/s@1.0MPa 最大吸水深度： 7m
最大吸深水时间：≤35s 消防炮型号：SP20（消防水炮） 流量：20L/s 有效射程：≥50m/1.0MPa |
|
|
我公司消防车系列主要产品有：水罐消防车、泡沫消防车、干粉消防车、干粉泡沫联用消防车、压缩空气泡沫消防车、抢险救援消防车、四驱消防车、多功能消防洒水车等系列产品。
