  器材箱和泵室：

器材箱	器材箱位于泵房两侧，两边设铝合金卷帘门，内有照明灯。器材室内根据需求设储物盒。

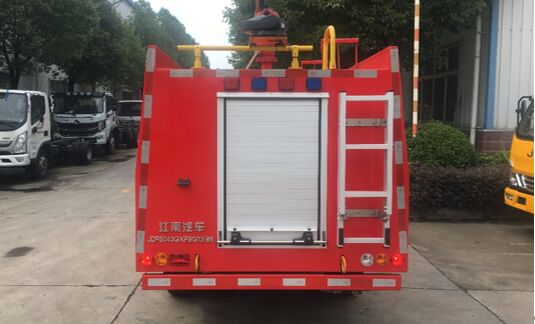

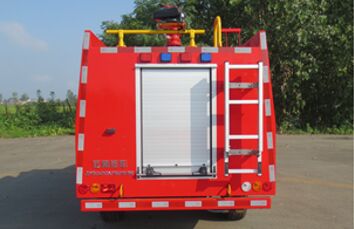

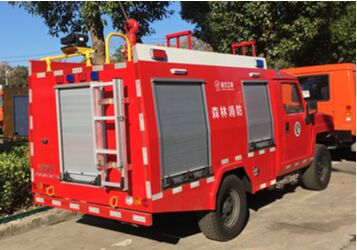

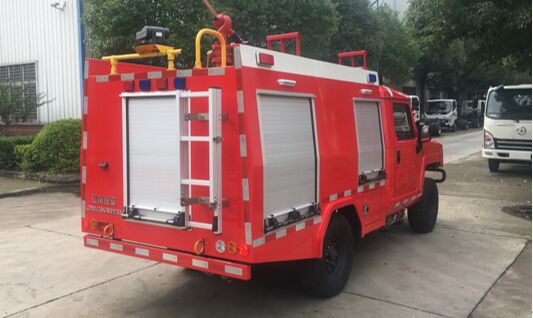

泵房	泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
	平拖位置：安装手抬泵（根据客户需求选装）
爬梯及上车拉手	爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。

   水罐：

容量	1000L（SG10）
材质	优质碳钢（钢板厚度3mm）
罐体固定	与底盘车架弹性连接

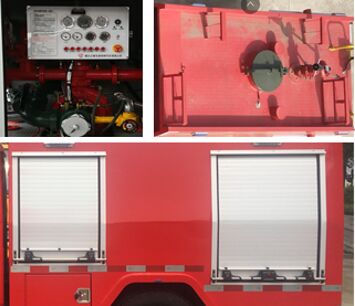

罐体设置	人孔：设DN460人孔1个，带有快速锁定/开启装置
	溢流口：设DN40溢流口1个
	放余水口：设1个DN25水罐放余水口配球阀
	注水口：在水罐左右两侧各接1只DN65接口
	进出水口：设1个水罐到水泵进水管DN100阀门手动控制，设1个水泵至水罐充水管DN65阀门手动控制

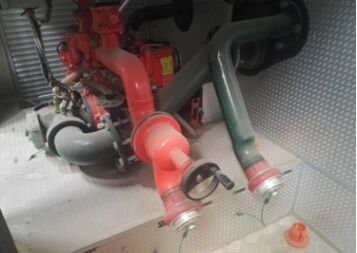

   水系统-消防泵：

消防泵型号	CB10/20型低压消防泵
形式	低压离心式
额定流量	20L/s @1.0MPa
出口额定压力	1.0MPa
最大吸深	7m
引水装置	自带滑片泵
引水时间	最大吸深时≤50s

   管路系统：

管道材质	优质无缝碳钢管
吸水管路	泵房左右两侧设1个DN125吸水口
注水管路	水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路	泵房左右两侧各设1个DN65出水口，带截止阀和扪盖
冷却水管路	配有冷却取力器的冷却水管路及控制阀

   灭火装置-消防炮：

消防炮型号	PS20W
制造商	成都威斯特消防机械有限公司
回转角度	360°水平回转
最大仰/俯角	俯角≤-15°，仰角≥+45°
流量	20L/S
射程	水≥50m

   消防控制系统：

控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制	水泵脱挂档、警灯警报、照明及信号装置控制等
泵房内控制	上装总电源开关、参数显示、状态显示
