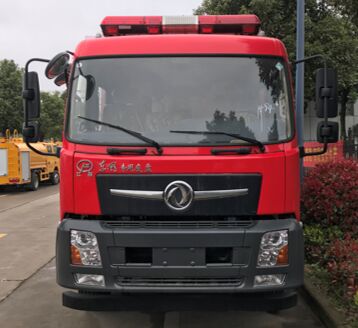

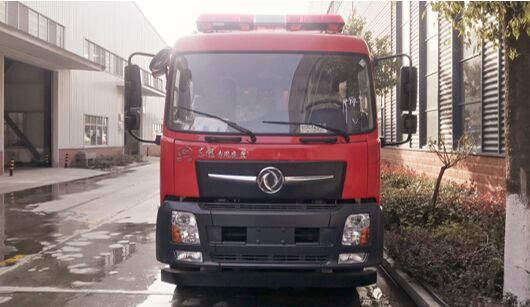

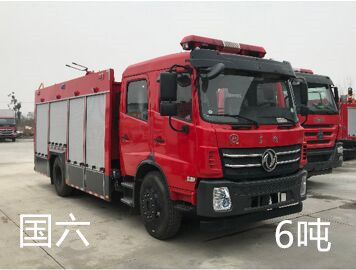

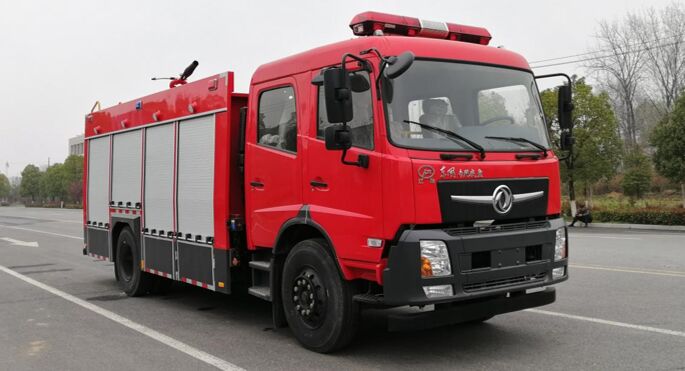

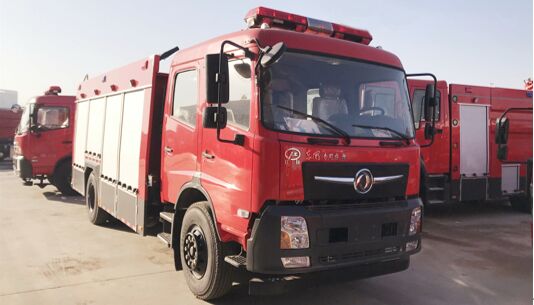

江特牌JDF5160GXFSG70/D6型水罐消防车
【欢迎新老客户来电或在线咨询◆欢迎客户来厂或传真签订合同】
| 东风6.5吨水罐消防车（国六标准-免征车型） | |||
| 产品型号： | JDF5160GXFSG70/D6型水罐消防车 | 外形尺寸(mm)： | 8500×2540×3480 |
| 底盘型号： | DFV1183GDP6DJ1 | 罐体容量寸(L)： | 6600 |
| 总 质 量(kg)： |
16300 |
接近/离去角(°)： |
21/11 |
| 额定质量(kg)： |
6600 |
前悬/后悬(mm)： | 1440/2360 |
| 整备质量(kg)： |
9250 |
最高车速(km/h)： |
89 |
| 排放标准： | GB17691-2018国Ⅵ | ||
| 底盘参数 | |||
| 底盘型号： | DFV1183GDP6DJ1 | 燃料种类： | 柴油 |
| 轴 数： | 2 | 前 轮 距(mm)： |
1880 |
| 轴 距(mm)： |
4700 |
后 轮 距(mm)： | 1820 |
| 驾驶室乘人数： | 3+3(人) | 弹簧片数： | 8/10+4 |
| 轮 胎 数： | 6 | 轴 荷： | 5900/10400 |
| 轮胎规格： | 10.00R20 18PR | ||
| 整车说明： | 备注：罐体总容积:6.569立方米。整体式侧防护结构,后防护装置材料:Q235,截面尺寸:120×120mm,与车辆连接方式:螺栓连接,后防护离地高度:480mm。ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS-E 4S/4M/生产厂为威伯科汽车控制系统(中国)有限公司。主要专用装置有消防泵、消防炮。 | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
| YCS06245-60A | 东风康明斯发动机有限公司 |
6234 |
180 |
|
底盘配置：采用东风天锦驾驶室，多功能方向盘，电动波，中控门锁，空调，气囊座椅，YCYCS06245-60A（245马力）柴油发动机，轴距4700mm，法士特小八档变速箱，3.6t前桥/9t后桥，10.00钢丝胎，断气刹，行驶记录仪。 上装配置：该车采用内藏式罐体结构，车身前部为水罐+器材箱，后部为泵房（泵房与器材厢采用九门布局）。载液罐体为优质碳钢，与底盘采用弹性连接，罐体容量6600L，装备了上海雄真消防设备有限公司生产CB10/40-XZ型消防泵，额定流量40L/S，车顶安装成都威斯特消防机械有限公司生产的PS40W型车用消防炮。该车特点是机动灵活、操控性好、维修简便。 随车器材：随车配备19项常规消防器材。 |
|
机构 |
平头、四开门，原厂单排座改双排座四开门 |
|
|
司乘人数 |
3+3人 |
|
|
方向盘位置 |
左置 |
|
|
设备 |
原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、警报器； 2、取力器控制开关及指示灯； 附加电源开关；
|
|
总体布置 |
整车由消防员乘员室和车身两大部分组成，车身布置采用整体框架式结构，内藏水罐，两边为器材箱，后部为水泵房，罐体为平行长方体厢式容罐。 |
|
|
|

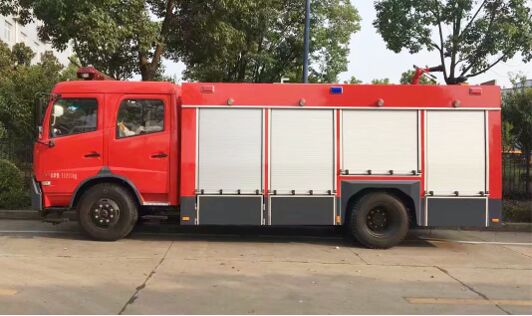

器材箱
器材箱位于乘员室后部，两边设铝合金卷帘门（采用九帘门布局），内有照明灯。器材室内根据需求设储物盒。

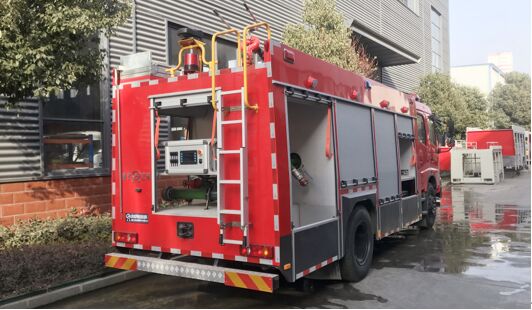

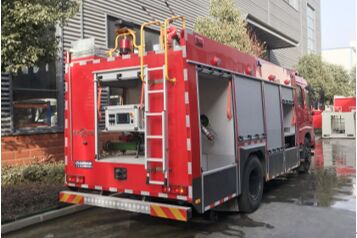

泵房
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
保温位置：安装燃油加热器（根据客户需求选装）

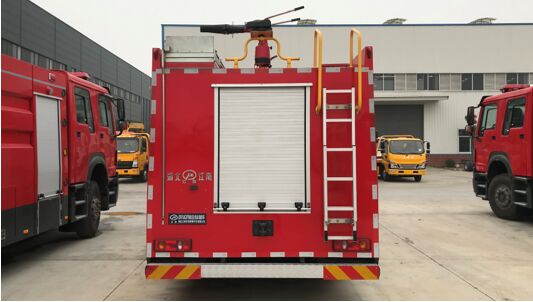

爬梯及上车拉手
爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
水罐：
容量
6600L（SG70）
材质
优质碳钢（钢板厚度底板5mm，侧板4mm，顶板4mm）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启装置
溢流口：设DN40溢流口1个
放余水口：设1个DN25水罐放余水口配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管DN125阀门手动控制(可选装气动），设1个水泵至水罐充水管DN65阀门手动控制(可选装气动）
水系统-消防泵：
消防泵型号
CB10/40型低压消防泵
形式
低压离心式
额定流量
40L/s @1.0MPa
出口额定压力
1.0MPa
最大吸深
7m
引水装置
自带滑片泵
引水时间
最大吸深时≤50s
管路系统：
管道材质
优质无缝碳钢管
吸水管路
泵房后侧设1个DN125吸水口
注水管路
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路
泵房左右两侧各设1个DN80出水口，带截止阀和扪盖
冷却水管路
配有冷却取力器的冷却水管路及控制阀
灭火装置-消防炮：
消防炮型号
PS40W
制造商
成都威斯特消防机械有限公司
回转角度
360°水平回转
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
40L/S
射程
水≥65m
消防控制系统：
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制
水泵脱挂档、警灯警报、照明及信号装置控制等
泵房内控制
上装总电源开关、参数显示、状态显示
控制面板主要包括驾驶室控制和泵室控制两部分
电器设备：
附加电 器
设独立电
辅助照明
消防员室、水泵房及器材箱分别设有照明
灯，操纵仪表板上设有照明、指示灯等
频闪灯
车身两侧安装红、蓝两色频闪灯
警示装置
长排全红警灯，安装在驾驶室顶部
警报器，其控制盒在驾驶员前下方
火场照明
上装后部安装35W消防探照灯1个
|
附加电 器 |
设独立电 |
|
|
辅助照明 |
消防员室、水泵房及器材箱分别设有照明 灯，操纵仪表板上设有照明、指示灯等 |
|
|
频闪灯 |
车身两侧安装红、蓝两色频闪灯 |
|
|
警示装置 |
长排全红警灯，安装在驾驶室顶部 |
|
|
警报器，其控制盒在驾驶员前下方 |
||
|
火场照明 |
上装后部安装35W消防探照灯1个 |
