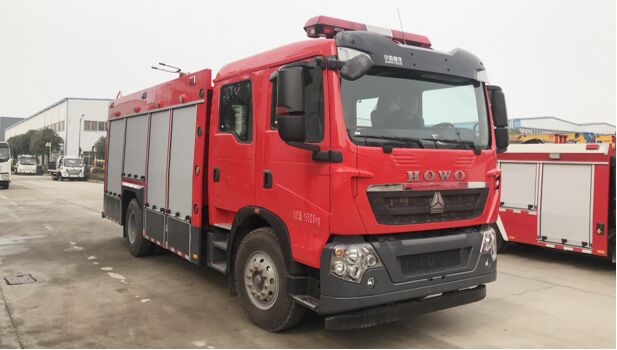

江特牌JDF5160GXFPM60/Z6型泡沫消防车
【欢迎新老客户来电或在线咨询◆欢迎客户来厂或传真签订合同】
| 重汽豪沃6吨泡沫消防车（国六标准-免征车型） | |||
| 产品名称： | JDF5160GXFPM60/Z6型泡沫消防车 | 外形尺寸(mm)： | 8250×2520×3510 |
| 底盘型号： | ZZ1187K501GF1 | 罐体容量寸(L)： | 4250+1850 |
| 总 质 量(kg)： |
16250 |
接近/离去角(°)： |
18/10 |
| 额定质量(kg)： |
6100 |
前悬/后悬(mm)： | 1430/2320 |
| 整备质量(kg)： |
9700 |
最高车速(km/h)： |
100 |
| 排放标准： | GB17691-2018国Ⅵ | ||
| 底盘参数 | |||
| 底盘型号： | ZZ1187K501GF1 | 燃料种类： | 柴油 |
| 轴 数： | 2 | 前 轮 距(mm)： |
2035 |
| 轴 距(mm)： |
4500 |
后 轮 距(mm)： | 1860 |
| 驾驶室乘人数： | 2+4(人) | 弹簧片数： | 11/9+8 |
| 轮 胎 数： | 6 | 轴 荷： | 6250/10000 |
| 轮胎规格： | 295/80R22.5,12R22.5 | ||
| 整车说明： | 备注：罐体总容积:6.1立方米,水罐容积:4.25立方米,水罐尺寸:2325×1420×1350mm,泡沫液罐容积:1.85立方米,泡沫液罐尺寸:1010×1420×1350mm。整体式侧防护结构,后防护装置材料:Q235,截面尺寸:120×120mm,与车辆连接方式:螺栓连接,后防护离地高度:435mm。ABS系统控制器生产企业/型号为威伯科(上海)管理有限公司/4460046300。主要专用装置有消防泵、消防炮。 | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
| MC07.25-60 | 中国重型汽车集团有限公司 |
6870 |
188 |
|

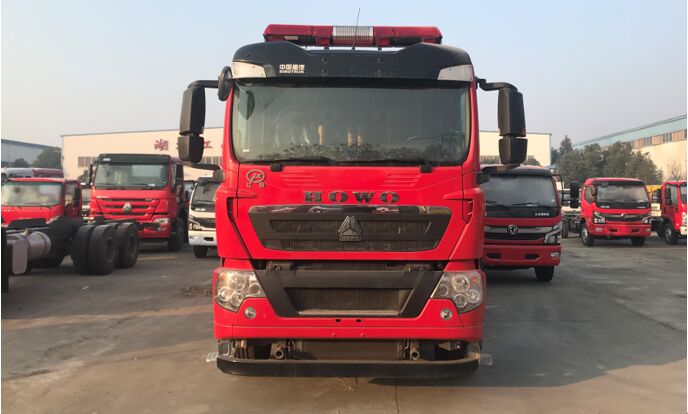

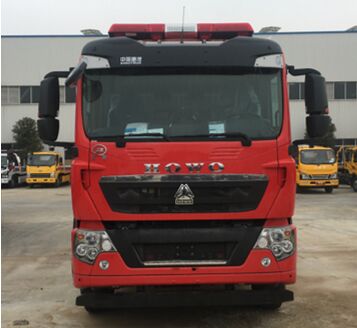

底盘配置：采用重汽豪沃TG系列ZZ1187K501GF1二类底盘改装而成，多功能方向盘，电动波，中控门锁，空调，气囊座椅，可选装潍柴WP4.6NQ220E61（220马力）及曼机MC07.25-60（250马力）柴油发动机，轴距4500mm，重汽HW95508STC变速箱（8个前进档+2倒档），295/80R22.5真空胎，断气刹，ABS。 上装配置：该车采用内藏式罐体结构，车身前部为水罐+器材箱，后部为泵房（泵房与器材厢采用九帘门布局）。载液罐体为优质碳钢，与底盘采用弹性连接，罐体总容量6100L，装备了上海雄真消防设备有限公司生产CB10/40-XZ型消防泵，额定流量40L/S，车顶安装成都威斯特消防机械有限公司生产的PS30W型车用消防炮。该车特点是机动灵活、操控性好、维修简便。 随车器材：随车配备21项常规消防器材。 |
|
机构 |
平头、四开门，原厂单排座改为双排座四开门 |
|
|
司乘人数 |
2+4人 |
|
|
方向盘位置 |
左置 |
|
|
设备 |
原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、警报器； 2、取力器控制开关及指示灯； 附加电源开关；
|
|
总体布置 |

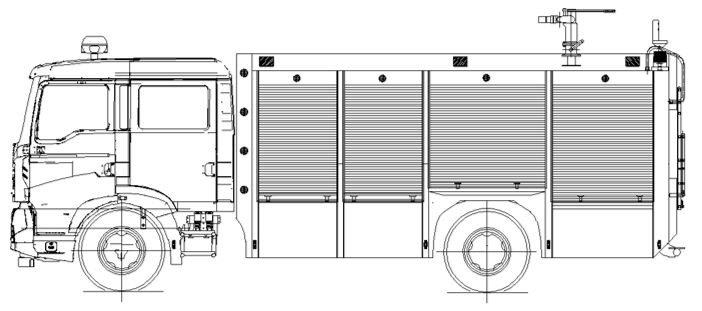

整车由消防员乘员室和车身两大部分组成，车身布置采用整体框架式结构，内藏水罐，两边为器材箱，后部为水泵房，罐体为平行长方体厢式容罐。 |
|
|
|

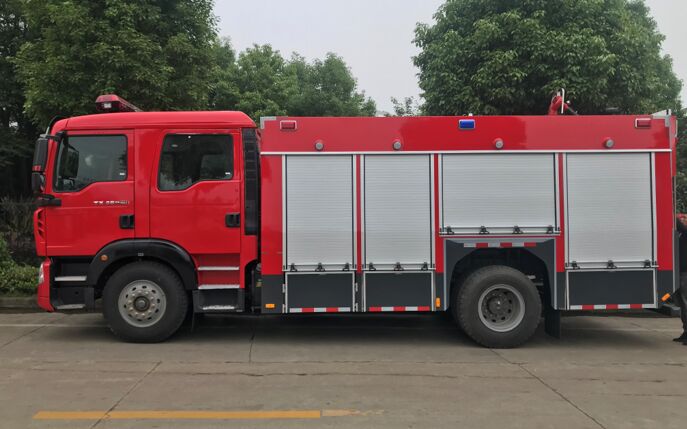

器材箱
器材箱位于乘员室后部，两边设铝合金卷帘门（采用五帘门布局），内有照明灯。器材室内根据需求设储物盒。

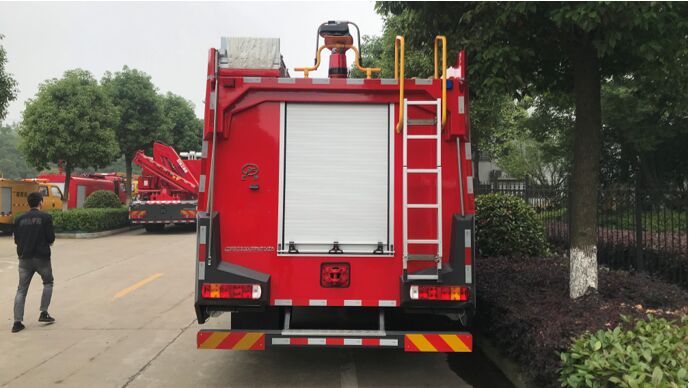

泵房
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
保温位置：安装燃油加热器（根据客户需求选装）

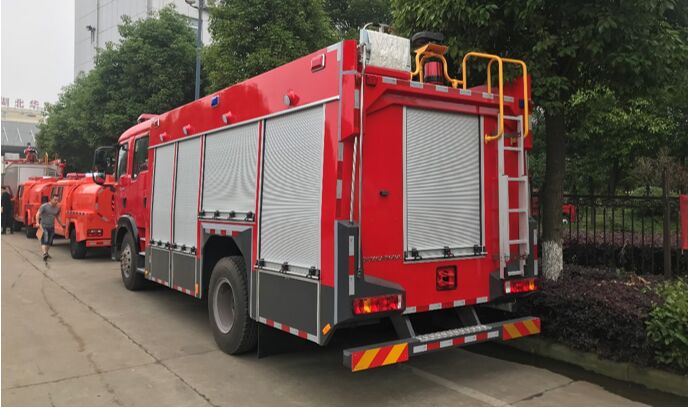

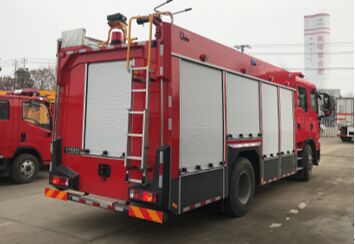

爬梯及上车拉手
爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
水罐：
容量
4250L（PM60）
材质
优质碳钢（钢板厚度底板5mm，侧板4mm，顶板4mm）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启装置
溢流口：设DN40溢流口1个
放余水口：设1个DN25水罐放余水口配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管DN125阀门手动控制(可选装气动），设1个水泵至水罐充水管DN65阀门手动控制(可选装气动）
泡沫罐：
容量
1850L（PM60）
材质
优质碳钢（钢板厚度底板5mm，侧板4mm，顶板4mm）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启、自动泄压装置
溢流口：设DN40溢流口1个
放余液口：设1个DN25放余液口配球阀
出泡沫口：设1个DN40泡沫罐到泵出泡沫管

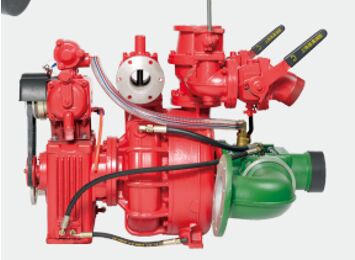

水系统-消防泵：
消防泵型号
CB20.10/20.40型中低压消防泵
形式
中低压离心式
额定流量
40L/s @1.0MPa 20L/s@2.0MPa
出口额定压力
1.0MPa
最大吸深
7m
引水装置
自带滑片泵
引水时间
最大吸深时≤50s
管路系统：
管道材质
优质无缝碳钢管
吸水管路
泵房后侧设1个DN125吸水口
注水管路
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路
泵房左右两侧各设1个DN80出水口，带截止阀和扪盖
冷却水管路
配有冷却取力器的冷却水管路及控制阀
灭火装置-消防炮：
消防炮型号
PL8/32W
制造商
成都威斯特消防机械有限公司
回转角度
360°水平回转
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
32L/S
射程
水≥48m，泡沫≥60m
消防控制系统：
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制
水泵脱挂档、警灯警报、照明及信号装置控制等
泵房内控制
上装总电源开关、参数显示、状态显示
控制面板主要包括驾驶室控制和泵室控制两部分
电器设备：
附加电 器
设独立电路
辅助照明
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
频闪灯
车身两侧安装红、蓝两色频闪灯
警示装置
长排全红警灯，安装在驾驶室顶部
警报器，其控制盒在驾驶员前下方
火场照明
上装后部安装35W消防探照灯1个
|
附加电 器 |
设独立电路 |
|
|
辅助照明 |
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 |
|
|
频闪灯 |
车身两侧安装红、蓝两色频闪灯 |
|
|
警示装置 |
长排全红警灯，安装在驾驶室顶部 |
|
|
警报器，其控制盒在驾驶员前下方 |
||
|
火场照明 |
上装后部安装35W消防探照灯1个 |
|
罐体容积（L）：4250+1850 随车器材：21项 消防泵型号：CB10.40常压泵
流量/压力：40L/s@1.0MPa 最大吸水深度： 7m
最大吸深水时间：≤35s 消防炮型号：PL8/32（水泡两用消防炮） 流量：32L/s 有效射程：水≥60m，水和泡沫≥48m |
|
|
