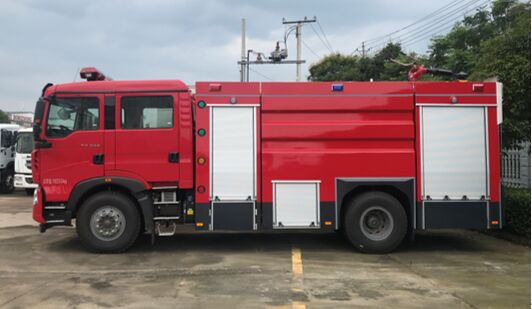

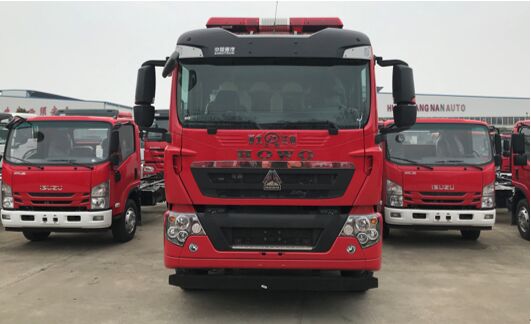

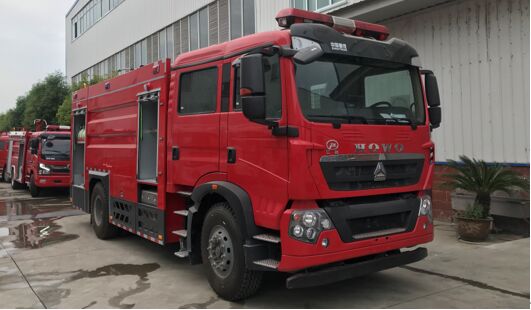

江特牌JDF5190GXFPM80/Z6型泡沫消防车
【欢迎新老客户来电或在线咨询◆欢迎客户来厂或传真签订合同】
| 重汽豪沃8吨泡沫消防车（国六标准-免征车型） | |||
| 产品型号： | JDF5190GXFPM80/Z6型泡沫消防车 | 外形尺寸(mm)： | 8600×2540×3600 |
| 底盘型号： | ZZ5207TXFV471GF5 | 罐体容量(L)： | 5600+2300 |
| 总 质 量(kg)： |
19300 |
接近/离去角(°)： |
19/10 |
| 额定质量(kg)： | 7900 | 前悬/后悬(mm)： | 1430/2470 |
| 整备质量(kg)： |
10950 |
最高车速(km/h)： |
95 |
| 排放标准： | GB17691-2018国Ⅵ | ||
| 底盘参数 | |||
| 底盘型号： | ZZ5207TXFV471GF5 | 燃料种类： | 柴油 |
| 轴 数： | 2 | 前 轮 距(mm)： |
2035 |
| 轴 距(mm)： |
4700 |
后 轮 距(mm)： | 1860 |
| 驾驶室乘人数： | 2+4(人) | 弹簧片数： | 11/9+8 |
| 轮 胎 数： | 6 | 轴 荷： | 6300/13000 |
| 轮胎规格： | 315/80R22.5,12.00R20 | ||
| 整车说明： | 备注：罐体总容积:7.855立方米,水罐容积:5.6立方米,水罐尺寸:1555×2440×1520mm,泡沫液罐容积:2.255立方米,泡沫液罐尺寸:635×2440×1520mm。整体式侧防护结构,后防护装置材料:Q235,截面尺寸:120×120mm,与车辆连接方式:螺栓连接,后防护离地高度:420mm。ABS系统控制器生产企业/型号为威伯科(上海)管理有限公司/4460046300。主要专用装置有消防泵、消防炮。 | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
| MC07H.35-60 | 中国重型汽车集团有限公司 |
7360 |
257 |
乘员室
|
机构 |
平头、四开门，原厂双排座四开门驾驶室 |
|
|
司乘人数 |
2+4人 |
|
|
方向盘位置 |
左置 |
|
|
设备 |
原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、警报器； 2、取力器控制开关及指示灯； 附加电源开关；
|
|
总体布置 |
整车由消防员乘员室和车身两大部分组成，车身布置采用三分体式结构，前部为器材箱，中部为罐体，后部为泵房，罐体为平行六面体厢式容罐 |
器材箱
器材箱位于乘员室后部，两边设铝合金卷帘门（采用五帘门布局），内有照明灯。器材室内根据需求设储物盒。

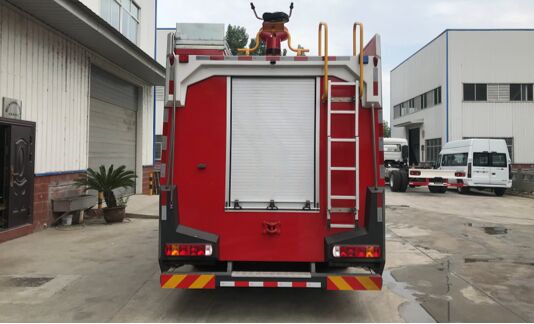

泵房
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
保温位置：安装燃油加热器（根据客户需求选装）
爬梯及上车拉手
爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
水罐：
容量
5600L（SG80）
材质
优质碳钢（厚度底板5mm，侧板4mm，顶板4mm）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启装置
溢流口：设DN40溢流口1个
放余水口：设1个DN25水罐放余水口配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管DN150阀门手动控制(可选装气动），设1个水泵至水罐充水管DN65阀门手动控制(可选装气动）
泡沫罐：
容量
2300kg（PM80）
材质
优质碳钢（厚度底板5mm，侧板4mm，顶板3mm）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启、自动泄压装置
溢流口：设DN40溢流口1个
放余液口：设1个DN25放余液口配球阀
出泡沫口：设1个DN40泡沫罐到泵出泡沫管
水系统-消防泵：
消防泵型号
CB20·10/30·60-RS型中低压车用消防泵
形式
中低压离心式
额定流量
60L/s @1.0MPa 30L/s @2.0MPa
出口额定压力
1.0MPa
最大吸深
7m
引水装置
自带滑片泵
引水时间
最大吸深时≤50s
管路系统：
管道材质
优质无缝碳钢管
吸水管路
泵房左右两侧设1个DN150吸水口
注水管路
水罐左右两侧各设1个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路
泵房左右两侧各设2个DN65及1个DN80出水口，带截止阀和扪盖
冷却水管路
配有冷却取力器的冷却水管路及控制阀
灭火装置-消防炮：
消防炮型号
PL8/48
制造商
成都威斯特消防机械有限公司
回转角度
360°水平回转
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
48L/S
射程
泡沫≥50m 水≥60m
消防控制系统：
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制
水泵脱挂档、警灯警报、照明及信号装置控制等
泵房内控制
上装总电源开关、参数显示、状态显示
控制面板主要包括驾驶室控制和泵室控制两部分
电器设备：
附加电 器
设独立电器
辅助照明
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
频闪灯
车身两侧安装红、蓝两色频闪灯
警示装置
长排全红警灯，安装在驾驶室顶部
警报器，其控制盒在驾驶员前下方
火场照明
上装后部安装35W消防探照灯1个
|
附加电 器 |
设独立电器 |
|
|
辅助照明 |
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 |
|
|
频闪灯 |
车身两侧安装红、蓝两色频闪灯 |
|
|
警示装置 |
长排全红警灯，安装在驾驶室顶部 |
|
|
警报器，其控制盒在驾驶员前下方 |
||
|
火场照明 |
上装后部安装35W消防探照灯1个 |
