- 国六标准5吨泡沫消防车技术规格书

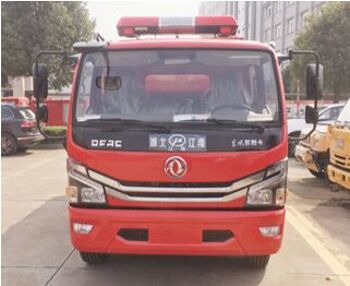

国六标准5吨泡沫消防车采用东风EQ1125SJ8CDC底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为双排，可乘坐3+3人,该车为外露罐结构，车身前部为器材箱,中部为水罐，后部为泵房。载液罐体为优质碳钢，与底盘采用弹性连接，载水3400kg（PM50），泡沫液量1600kg（PM50），装备了上海茸申消防设备有限公司生产CB10/30型低压消防泵，额定流量30L/S，车顶安装成都威斯特消防机械有限公司生产的PL24（PM50）型车用消防炮。该车辆结构紧凑，配置完备，机动性强，能够及时应对企业，社区或重点消防单位的火情，可以第一时间形成小型战斗力进行初期火灾的扑救和人员疏散撤离。可广泛应用于消防救援站，政府专职消防队，企业专职消防队等。
【欢迎新老客户来电或在线咨询◆欢迎客户来厂或传真签订合同】
| 国六标准5吨泡沫消防车（国六标准-免征车型） | |||
| 产品名称： | JDF5110GXFPM50/E6型泡沫消防车 | 外形尺寸(mm)： | 6940×2195×3060 |
| 底盘型号： | EQ1125SJ8CDC | 罐体容量寸(L)： | 3500+1500 |
| 总 质 量(kg)： |
11270 |
接近/离去角(°)： |
20/16 |
| 额定质量(kg)： |
5000 |
前悬/后悬(mm)： | 1130/1930 |
| 整备质量(kg)： |
5820 |
最高车速(km/h)： |
90 |
| 排放标准： | GB17691-2018国Ⅵ | ||
| 底盘参数 | |||
| 底盘型号： | EQ1125SJ8CDC | 燃料种类： | 柴油 |
| 轴 数： | 2 | 前 轮 距(mm)： |
1745 |
| 轴 距(mm)： |
3800 |
后 轮 距(mm)： | 1630 |
| 驾驶室乘人数： | 3+3(人) | 弹簧片数： | 8/10+7 |
| 轮 胎 数： | 6 | 轴 荷： | 3630/7640 |
| 轮胎规格： | 245/70R19.5,8.25R20 | ||
| 整车说明： | 备注：随底盘选装驾驶室;后伸:80mm;罐体总容积:4.969立方米;水罐容积:3.4立方米;罐体尺寸(长×宽×高):1410×2090×1210(mm);B类泡沫液罐容积:1.569立方米;罐体尺寸(长×宽×高):1180×1150×1210(mm);ABS型号/厂家:ABS型号:ABS/ASR-24V-4S/4M,厂家:襄阳东风隆诚机械有限责任公司;侧面防护及后下部防护装置材料材质:Q235,侧面防护为整体式结构;后下部防护装置连接方式:螺栓连接,断面尺寸(宽×高):100×100(mm),离地高度:475mm;主要专用装置有消防泵,消防炮. | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
| YCY30165-60 | 广西玉柴机器股份有限公司 |
2970 |
121 |
|
底盘配置：采用东风多利卡D7系列原厂单排座改为双排座可翻转驾驶室，配备玉柴YC4S150-50（150马力、国五排放标准）可选装朝柴142马力机器，万里扬六档全变速箱，2.2吨级前桥/5.5吨级后桥，断气刹，电动波，中控门锁，方向助力，ABS，安全带未系及刹车片磨损报**装置（符合GB7258-2017新规）。 上装配置：该车采用外露式罐体结构，车身前部为水罐+器材箱，后部为泵房（泵房与器材厢采用七门布局）。载液罐体为优质碳钢，与底盘采用弹性连接，罐体总容量5000L，装备了上海雄真消防设备有限公司生产CB10/30-XZ型消防泵，额定流量30L/S，车顶安装成都威斯特消防机械有限公司生产的PS30W型车用消防炮。该车特点是机动灵活、操控性好、维修简便。 随车器材：随车配备21项常规消防器材。 |
|
机构 |
平头、四开门，原厂单排座改为双排座四开门 |
|
|
司乘人数 |
3+3人 |
|
|
方向盘位置 |
左置 |
|
|
设备 |
原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、警报器； 2、取力器控制开关及指示灯； 附加电源开关；
|
|
总体布置 |
整车由消防员乘员室和车身两大部分组成，车身布置采用整体框架式结构，内藏水罐，两边为器材箱，后部为水泵房，罐体为平行长方体厢式容罐。 |
|
|
|
器材箱
器材箱位于乘员室后部，两边设铝合金卷帘门（采用五帘门布局），内有照明灯。器材室内根据需求设储物盒。
泵房
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
保温位置：安装燃油加热器（根据客户需求选装）
爬梯及上车拉手
爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
水罐：
容量
3500L（PM50）
材质
优质碳钢（钢板厚度3mm）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启装置
溢流口：设DN40溢流口1个
放余水口：设1个DN25水罐放余水口配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管DN100阀门手动控制(可选装气动），设1个水泵至水罐充水管DN65阀门手动控制(可选装气动）
泡沫罐：
容量
1500L（PM50）
材质
优质碳钢（钢板厚度3mm）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启、自动泄压装置
溢流口：设DN40溢流口1个
放余液口：设1个DN25放余液口配球阀
出泡沫口：设1个DN40泡沫罐到泵出泡沫管
水系统-消防泵：
消防泵型号
CB10/30型低压消防泵
形式
低压离心式
额定流量
30L/s @1.0MPa
出口额定压力
1.0MPa
最大吸深
7m
引水装置
自带滑片泵
引水时间
最大吸深时≤50s
管路系统：
管道材质
优质无缝碳钢管
吸水管路
泵房后侧设1个DN100吸水口
注水管路
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路
泵房左右两侧各设1个DN65出水口，带截止阀和扪盖
冷却水管路
配有冷却取力器的冷却水管路及控制阀
灭火装置-消防炮：
消防炮型号
PL24W
制造商
成都威斯特消防机械有限公司
回转角度
360°水平回转
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
24L/S
射程
水≥45m，泡沫≥40m
消防控制系统：
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制
水泵脱挂档、警灯警报、照明及信号装置控制等
泵房内控制
上装总电源开关、参数显示、状态显示
控制面板主要包括驾驶室控制和泵室控制两部分
电器设备：
附加电 器
设独立电路
辅助照明
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等

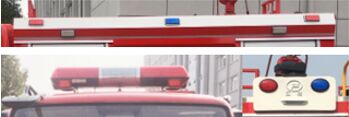

频闪灯
车身两侧安装红、蓝两色频闪灯
警示装置
长排全红警灯，安装在驾驶室顶部
警报器，其控制盒在驾驶员前下方
火场照明
上装后部安装35W消防探照灯1个
|
附加电 器 |
设独立电路 |
|
|
辅助照明 |
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 |
|
|
频闪灯 |
车身两侧安装红、蓝两色频闪灯 |
|
|
警示装置 |
长排全红警灯，安装在驾驶室顶部 |
|
|
警报器，其控制盒在驾驶员前下方 |
||
|
火场照明 |
上装后部安装35W消防探照灯1个 |
|
罐体容积（L）：3500+1500 随车器材：21项 消防泵型号：CB10.30常压泵
流量/压力：30L/s@1.0MPa 最大吸水深度： 7m
最大吸深水时间：≤35s 消防炮型号：PL24（水泡两用消防炮） 流量：24L/s 有效射程：水≥45m，水和泡沫≥40m |
