- JDF5172GXFPM60/Q6型泡沫消防车技术规格书

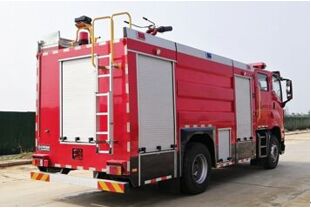

JDF5172GXFPM60/Q6型泡沫消防车采用庆铃QL1180EQFRY底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为单排改双排，可乘坐2+3人,该车为外露罐结构，车身前部为器材箱,中部为罐体，后部为泵房。载液罐体为优质碳钢，内部喷涂环氧底漆及环氧沥青漆，与底盘采用弹性连接，载水4500kg，泡沫液量1765kg，装备了上海茸申消防设备有限公司生产CB10/40-RS型常压消防泵，额定流量40L/S，车顶安装成都威斯特消防机械有限公司生产的PL8/32型车用消防炮。该车最大的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救大型油类火灾和一般物质火灾。
【欢迎新老客户来电或在线咨询◆欢迎客户来厂或传真签订合同】
| JDF5172GXFPM60/Q6型泡沫消防车（国六标准） | |||
| 产品名称： | 五十铃6.5吨泡沫消防车 | 外形尺寸(mm)： | 8110×2540×3600 |
| 底盘型号： | QL1180EQFRY | 罐体容量寸(L)： | 4500+1765 |
| 总 质 量(kg)： |
16925 |
接近/离去角(°)： |
17/10 |
| 额定质量(kg)： | 6300 | 前悬/后悬(mm)： | 1370/2240 |
| 整备质量(kg)： |
10250 |
最高车速(km/h)： |
95 |
| 排放标准： | GB3847-2005,GB17691-2018国Ⅵ | ||
| 底盘参数 | |||
| 底盘型号： | QL1180EQFRY | 燃料种类： | 柴油 |
| 轴 数： | 2 | 前 轮 距(mm)： |
2060 |
| 轴 距(mm)： | 4500 | 后 轮 距(mm)： | 1855 |
| 驾驶室乘人数： | 2+3(人) | 弹簧片数： | 7/6+8 |
| 轮 胎 数： | 6 | 轴 荷： | 5625/11300 |
| 轮胎规格： | 295/80R22.5 16PR | ||
| 整车说明： | 备注：ABS型号:APG3550500H1,ABS8.8 ECU 24V;ABS生产企业:浙江亚太机电股份有限公司,东科克诺尔商用车制动系统(十堰)有限公司;所用材料材质、连接方式以及后部防护装置的主要尺寸参数(断面尺寸和离地高度):整体式侧防护结构,后防护装置材料:Q235,截面尺寸:120×120mm,与车辆连接方式:螺栓连接,后防护离地高度:400mm;专用功能及装置:主要专用装置有消防泵,消防炮;其他说明:罐体总容积为6.265立方米,水罐容积:4.5立方米,水罐尺寸:1440×2400×1360mm;泡沫液罐容积:1.765立方米,泡沫液罐尺寸:565×2400×1360mm; | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
| 6HK1-TCG6 | 五十铃(中国)发动机有限公 |
7790 |
177 |

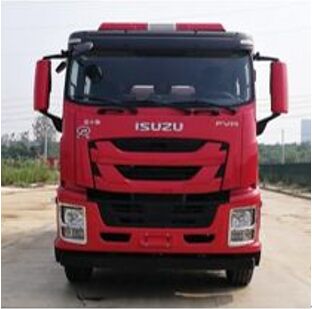

乘员室
|
机构 |
平头、四开门，原厂单排座改为双排座四开门 |
|
|
司乘人数 |
2+3人 |
|
|
方向盘位置 |
左置 |
|
|
设备 |
原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、警报器； 2、取力器控制开关及指示灯； 附加电源开关；
|

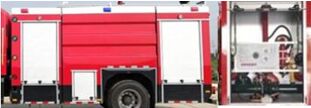

器材箱和泵室：
器材箱
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。
器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘
门，可放置小型工具

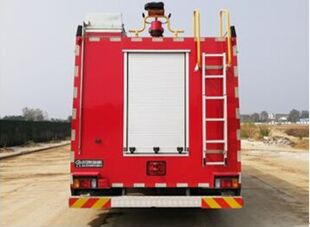

泵房
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明
灯，泵室两侧可放置部分常用器材
保温位置：安装燃油加热器（根据客户需求选装）
爬梯及
上车拉手
爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350
mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
水罐：
容量
4500kg（PM60）
材质
优质碳钢（厚度底板5mm，侧板4mm，顶板4mm）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启装置
溢流口：设DN40溢流口1个
放余水口：设1个DN25水罐放余水口配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管DN150阀门手动控制(可选装气动），设1个水泵至水罐充水管DN65阀门手动控制(可选装气动）
泡沫罐：
容量
1765kg（PM60）
材质
优质碳钢（厚度底板5mm，侧板4mm，顶板4mm）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启、自动泄压装置
溢流口：设DN40溢流口1个
放余液口：设1个DN25放余液口配球阀
出泡沫口：设1个DN40泡沫罐到泵出泡沫管
水系统-消防泵：
消防泵型号
CB10/40型低压消防泵
形式
低压离心式
额定流量
40L/s @1.0MPa
出口额定压力
1.0MPa
最大吸深
7m
引水装置
自带滑片泵
引水时间
最大吸深时≤50s
管路系统：
管道材质
优质无缝碳钢管
吸水管路
泵房左右两侧设1个DN125吸水口
注水管路
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注
水管路
出水管路
泵房左右两侧各设1个DN80出水口，带截止阀和扪盖
冷却水管路
配有冷却取力器的冷却水管路及控制阀
灭火装置-消防炮：
消防炮型号
PS8/32
制造商
成都威斯特消防机械有限公司
回转角度
360°水平回转
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
32L/S
射程
泡沫≥48m 水≥60m
消防控制系统：
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制
水泵脱挂档、警灯警报、照明及信号装置控制等
泵房内控制
上装总电源开关、参数显示、状态显示
电器设备：
附加电器
设独立电路
辅助照明
消防员室、水泵房及器材箱分别设有照明灯，操纵仪
表板上设有照明、指示灯等

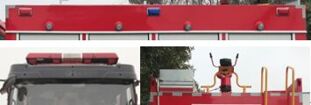

频闪灯
车身两侧安装红、蓝两色频闪灯
警示装置
长排全红警灯，安装在驾驶室顶部
警报器，其控制盒在驾驶员前下方
火场照明
上装后部安装35W消防探照灯1个
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。
器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘
门，可放置小型工具
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明
灯，泵室两侧可放置部分常用器材
爬梯及
上车拉手
爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350
mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注
水管路
控制面板主要包括驾驶室控制和泵室控制两部分
消防员室、水泵房及器材箱分别设有照明灯，操纵仪
表板上设有照明、指示灯等
|
|
|
罐体容积（L）：4500+1765 随车器材：19项 消防泵型号：CB10.40常压泵
流量/压力：40L/s@1.0MPa 最大吸水深度： 7m
最大吸深水时间：≤35s 消防炮型号：PL32（水炮两用消防炮） 流量：32L/s 有效射程：泡沫≥48m 水≥60m |
|
|
