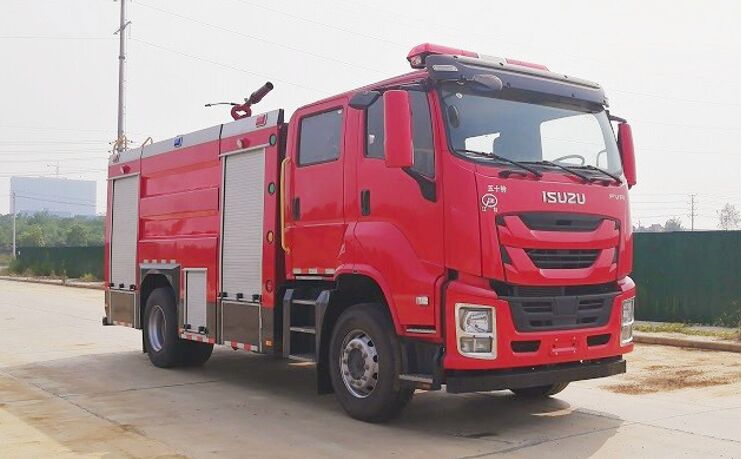

- JDF5172GXFPM60/Q6型泡沫消防车图片|配置

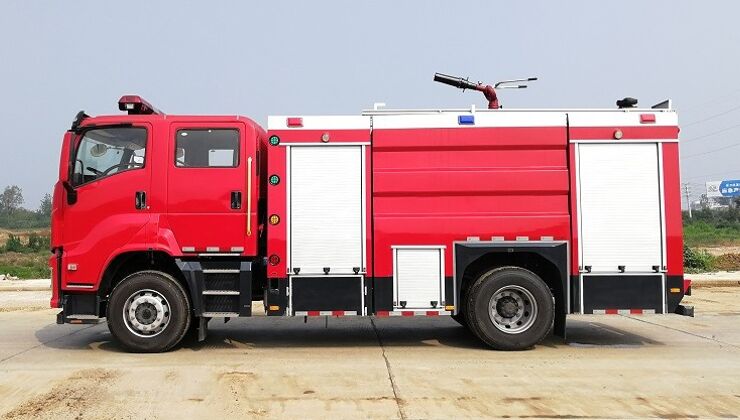

JDF5172GXFPM60/Q6型泡沫消防车采用庆铃QL1180EQFRY底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为单排改双排，可乘坐2+3人,该车为外露罐结构，车身前部为器材箱,中部为罐体，后部为泵房。载液罐体为优质碳钢，内部喷涂环氧底漆及环氧沥青漆，与底盘采用弹性连接，载水4500kg，泡沫液量1765kg，装备了上海茸申消防设备有限公司生产CB10/40-RS型常压消防泵，额定流量40L/S，车顶安装成都威斯特消防机械有限公司生产的PL8/32型车用消防炮。该车最大的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救大型油类火灾和一般物质火灾。
整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2018国Ⅵ第六阶段限值的规定要求；整车通过国家消防装备质量监督检验中心检测（报告编号：Zb202030263）并已列入工信部汽车新产品公告，CCCF正在申报中。
【欢迎新老客户来电或在线咨询◆欢迎客户来厂或传真签订合同】
| JDF5172GXFPM60/Q6型泡沫消防车（国六标准） | |||
| 产品名称： | 五十铃6.5吨泡沫消防车 | 外形尺寸(mm)： | 8110×2540×3600 |
| 底盘型号： | QL1180EQFRY | 罐体容量寸(L)： | 4500+1765 |
| 总 质 量(kg)： |
16925 |
接近/离去角(°)： |
17/10 |
| 额定质量(kg)： | 6300 | 前悬/后悬(mm)： | 1370/2240 |
| 整备质量(kg)： |
10250 |
最高车速(km/h)： |
95 |
| 排放标准： | GB3847-2005,GB17691-2018国Ⅵ | ||
| 底盘参数 | |||
| 底盘型号： | QL1180EQFRY | 燃料种类： | 柴油 |
| 轴 数： | 2 | 前 轮 距(mm)： |
2060 |
| 轴 距(mm)： | 4500 | 后 轮 距(mm)： | 1855 |
| 驾驶室乘人数： | 2+3(人) | 弹簧片数： | 7/6+8 |
| 轮 胎 数： | 6 | 轴 荷： | 5625/11300 |
| 轮胎规格： | 295/80R22.5 16PR | ||
| 整车说明： | 备注：ABS型号:APG3550500H1,ABS8.8 ECU 24V;ABS生产企业:浙江亚太机电股份有限公司,东科克诺尔商用车制动系统(十堰)有限公司;所用材料材质、连接方式以及后部防护装置的主要尺寸参数(断面尺寸和离地高度):整体式侧防护结构,后防护装置材料:Q235,截面尺寸:120×120mm,与车辆连接方式:螺栓连接,后防护离地高度:400mm;专用功能及装置:主要专用装置有消防泵,消防炮;其他说明:罐体总容积为6.265立方米,水罐容积:4.5立方米,水罐尺寸:1440×2400×1360mm;泡沫液罐容积:1.765立方米,泡沫液罐尺寸:565×2400×1360mm; | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
| 6HK1-TCG6 | 五十铃(中国)发动机有限公 |
7790 |
177 |
器材箱和泵室：
器材箱
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具
泵房
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
保温位置：安装燃油加热器（根据客户需求选装）
爬梯及上车拉手
爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
水罐：
容量
4500kg（PM60）
材质
优质碳钢（厚度底板5mm，侧板4mm，顶板4mm）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启装置
溢流口：设DN40溢流口1个
放余水口：设1个DN25水罐放余水口配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管DN150阀门手动控制(可选装气动），设1个水泵至水罐充水管DN65阀门手动控制(可选装气动）
泡沫罐：
容量
1765kg（PM60）
材质
优质碳钢（厚度底板5mm，侧板4mm，顶板4mm）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启、自动泄压装置
溢流口：设DN40溢流口1个
放余液口：设1个DN25放余液口配球阀
出泡沫口：设1个DN40泡沫罐到泵出泡沫管
水系统-消防泵：
消防泵型号
CB10/40型低压消防泵
形式
低压离心式
额定流量
40L/s @1.0MPa
出口额定压力
1.0MPa
最大吸深
7m
引水装置
自带滑片泵
引水时间
最大吸深时≤50s
管路系统：
管道材质
优质无缝碳钢管
吸水管路
泵房左右两侧设1个DN125吸水口
注水管路
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路
泵房左右两侧各设1个DN80出水口，带截止阀和扪盖
冷却水管路
配有冷却取力器的冷却水管路及控制阀

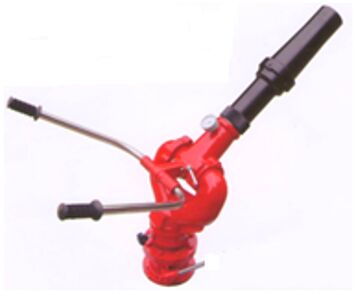

灭火装置-消防炮：
消防炮型号
PS8/32
制造商
成都威斯特消防机械有限公司
回转角度
360°水平回转
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
32L/S
射程
泡沫≥48m 水≥60m
消防控制系统：
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制
水泵脱挂档、警灯警报、照明及信号装置控制等
泵房内控制
上装总电源开关、参数显示、状态显示
电器设备：
附加电 器
设独立电路
辅助照明
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
频闪灯
车身两侧安装红、蓝两色频闪灯
警示装置
长排全红警灯，安装在驾驶室顶部
警报器，其控制盒在驾驶员前下方
火场照明
上装后部安装35W消防探照灯1个
控制面板主要包括驾驶室控制和泵室控制两部分
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
|
|
|
罐体容积（L）：4500+1765 随车器材：19项 消防泵型号：CB10.40常压泵
流量/压力：40L/s@1.0MPa 最大吸水深度： 7m
最大吸深水时间：≤35s 消防炮型号：PL32（水炮两用消防炮） 流量：32L/s 有效射程：泡沫≥48m 水≥60m |
|
|
