- 国六标准16吨水罐消防车配置

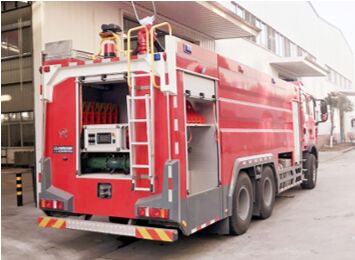

- 国六标准16吨水罐消防车采用重汽TX7系原装底盘ZZ5357TXFV464MF5二类底盘改装而成。驾驶室为原装TX-S驾驶室，主气囊+副机械型座椅，乘员室前部与驾驶室连通，原装双排四开门，可乘坐2+4人,该车为外露罐结构，车身前部为器材箱,中部为罐体，后部为泵房。载液罐体为优质碳钢，与底盘采用弹性连接，载水16000kg（SG160），装备了上海雄真消防设备有限公司生产CB20.10/30.60型中低压消防泵，额定流量60L/S，车顶安装成都威斯特消防机械有限公司生产的PS60（SG160）型车用消防炮。该车最大的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救大型油类火灾或一般物质火灾。
【欢迎新老客户来电或在线咨询◆欢迎客户来厂或传真签订合同】
| 重汽豪沃后双桥水罐消防车（国六标准--16吨） | |||
| 产品型号： | JDF5314GXFSG160/Z6型水罐消防车 | 外形尺寸(mm)： | 10260×2550×3780 |
| 底盘型号： | ZZ5357TXFV464MF5 | 罐体容量(L)： | 16000 |
| 总 质 量(kg)： |
32400 |
接近/离去角(°)： |
15/10 |
| 额定质量(kg)： |
16000 |
前悬/后悬(mm)： | 1500/2760 |
| 整备质量(kg)： |
15950 |
最高车速(km/h)： |
100 |
| 排放标准： | GB3847-2005,GB17691-2018国Ⅵ | ||
| 底盘参数 | |||
| 底盘型号： | ZZ5357TXFV464MF5 | 燃料种类： | 柴油 |
| 轴 数： | 2 | 前 轮 距(mm)： |
2110 |
| 轴 距(mm)： |
4600+1400 |
后 轮 距(mm)： | 1830/1830 |
| 驾驶室乘人数： | 2+4(人) | 弹簧片数： | 10/12 |
| 轮 胎 数： |
10 |
轴 荷： | 5300/11500 |
| 轮胎规格： | 385/65R22.5/315/80R22.5 18PR,385/65R22.5/12.00R20 18PR | ||
| 整车说明： | 备注：罐体总容积:16立方米;消防员按75千克/人计算;ABS系统型号为4460046300,生产企业为威伯科汽车控制系统(中国)有限公司;侧面防护及后下部防护装置材料材质:Q235;侧面防护为整体式结构;后下部防护装置连接方式:螺栓连接,断面尺寸为直径Φ135mm,离地高度:455mm;主要专用装置有消防泵,消防炮. | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
|
MC11.44-60 |
中国重型汽车集团有限公 |
10518 |
327 |
器材箱
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具
泵房
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
保温位置：安装燃油加热器（根据客户需求选装）
爬梯及上车拉手
爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
水罐：
容量
16000kg（PM60）
材质
优质碳钢（厚度底板5mm，侧板4mm，顶板4mm）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启装置
溢流口：设DN40溢流口1个
放余水口：设1个DN25水罐放余水口配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管DN150阀门手动控制(可选装气动），设1个水泵至水罐充水管DN65阀门手动控制(可选装气动）
水系统-消防泵：
消防泵型号
CB20.10/30.60型中低压消防泵
形式
中低压离心式
额定流量
60L/s @1.0MPa 30L/s @2.0MPa
出口额定压力
1.0MPa
最大吸深
7m
引水装置
自带滑片泵
引水时间
最大吸深时≤50s
管路系统：
管道材质
优质无缝碳钢管
吸水管路
泵房左右两侧设1个DN125吸水口
注水管路
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路
泵房左右两侧各设1个DN65及1个DN80出水口，带截止阀和扪盖
冷却水管路
配有冷却取力器的冷却水管路及控制阀
灭火装置-消防炮：
消防炮型号
PS8/60
制造商
成都威斯特消防机械有限公司
回转角度
360°水平回转
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
40L/S
射程
水≥75m
消防控制系统：
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制
水泵脱挂档、警灯警报、照明及信号装置控制等
泵房内控制
上装总电源开关、参数显示、状态显示
电器设备：
附加电 器
设独立电路
辅助照明
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
频闪灯
车身两侧安装红、蓝两色频闪灯
警示装置
长排全红警灯，安装在驾驶室顶部
警报器，其控制盒在驾驶员前下方
火场照明
上装后部安装35W消防探照灯1个
罐体容积（L）：16000 随车器材：19项
消防泵型号：CB20.10/30.60型中低压消防泵
流量/压力：60L/s @1.0MPa 30L/s @2.0MPa 最大吸水深度： 7m
最大吸深水时间：≤35s 消防炮型号：SP60（消防水炮）
流量：60L/s 有效射程：≥75m/1.0MPa
我公司消防车系列主要产品有：水罐消防车、泡沫消防车、干粉消防车、干粉泡沫联用消防车、压缩空气泡沫消防车、抢险救援消防车、四驱消防车、多功能消防洒水车等系列产品。
|
器材箱 |
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具 |
|
|
泵房 |
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材 |
|
|
保温位置：安装燃油加热器（根据客户需求选装） |
||
|
爬梯及上车拉手 |
爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。 |
|
容量 |
16000kg（PM60） |
|
|
材质 |
优质碳钢（厚度底板5mm，侧板4mm，顶板4mm） |
|
|
罐体固定 |
与底盘车架弹性连接 |
|
|
罐体设置 |
人孔：设DN460人孔1个，带有快速锁定/开启装置 |
|
|
溢流口：设DN40溢流口1个 |
||
|
放余水口：设1个DN25水罐放余水口配球阀 |
||
|
注水口：在水罐左右两侧各接1只DN65接口 |
||
|
进出水口：设1个水罐到水泵进水管DN150阀门手动控制(可选装气动），设1个水泵至水罐充水管DN65阀门手动控制(可选装气动） |
|
消防泵型号 |
CB20.10/30.60型中低压消防泵 |
|
|
形式 |
中低压离心式 |
|
|
额定流量 |
60L/s @1.0MPa 30L/s @2.0MPa |
|
|
出口额定压力 |
1.0MPa |
|
|
最大吸深 |
7m |
|
|
引水装置 |
自带滑片泵 |
|
|
引水时间 |
最大吸深时≤50s |
|
管道材质 |
优质无缝碳钢管 |
|
|
吸水管路 |
泵房左右两侧设1个DN125吸水口 |
|
|
注水管路 |
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路 |
|
| 出水管路 |
泵房左右两侧各设1个DN65及1个DN80出水口，带截止阀和扪盖 |
|
| 冷却水管路 |
配有冷却取力器的冷却水管路及控制阀 |
|
消防炮型号 |
PS8/60 |
|
|
制造商 |
成都威斯特消防机械有限公司 |
|
|
回转角度 |
360°水平回转 |
|
|
最大仰/俯角 |
俯角≤-15°，仰角≥+45° |
|
|
流量 |
40L/S |
|
|
射程 |
水≥75m |
|
控制面板主要包括驾驶室控制和泵室控制两部分 |
|
|
|
驾驶室内控制 |
水泵脱挂档、警灯警报、照明及信号装置控制等 |
|
|
泵房内控制 |
上装总电源开关、参数显示、状态显示 |
|
|
附加电 器 |
设独立电路 |
|
|
辅助照明 |
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 |
|
|
频闪灯 |
车身两侧安装红、蓝两色频闪灯 |
|
|
警示装置 |
长排全红警灯，安装在驾驶室顶部 |
|
|
警报器，其控制盒在驾驶员前下方 |
||
|
火场照明 |
上装后部安装35W消防探照灯1个 |
罐体容积（L）：16000 随车器材：19项
消防泵型号：CB20.10/30.60型中低压消防泵
流量/压力：60L/s @1.0MPa 30L/s @2.0MPa 最大吸水深度： 7m
最大吸深水时间：≤35s 消防炮型号：SP60（消防水炮）
流量：60L/s 有效射程：≥75m/1.0MPa
