3、上装结构

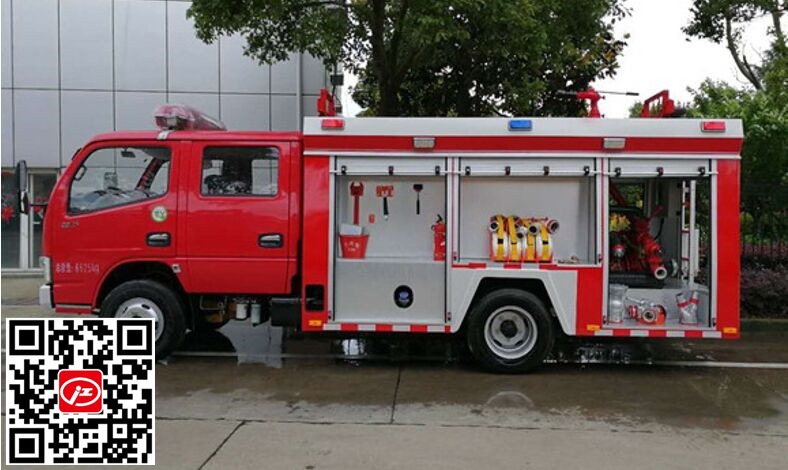

   ①整车 整车由消防员乘员室和车身两大部分组成，车身布置采用内藏罐式结构，左右两侧为器材箱，中部为水罐，器材箱后部为泵房。所有碳钢型材及板材均采用酸洗磷化处理防锈蚀，所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。

   ②主框架 主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。

   ③器材箱 器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。

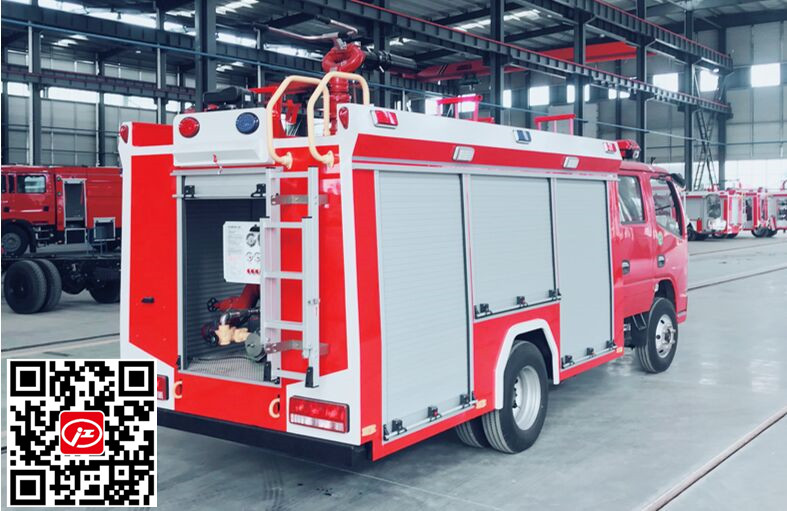

   ④泵房 泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材。

   ⑤爬梯及上车拉手 后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。

   ⑥水罐 优质碳钢，厚度为3mm，总容量2500L。内藏式罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理。与底盘车架弹性连接。人孔：设直径460mm人孔1个，带有快速锁定/开启装置。溢流口：设DN65溢流口1个。放余水口：设1个DN40水罐放余水口，配球阀。注水口：在水罐左右两侧各接1只DN65接口，进出水口：设1个水罐到水泵进水管，DN100阀门，手动控制，设1个水泵至水罐充水管，DN65阀门，手动控制。

   ⑦水泵、水炮及管路

   采用低压离心式CB10/30型低压车用消防泵，额定流量20L/s @1.0MPa，出口压力1.0MPa，最大吸水深度7M，活塞式真空泵，最大吸水时间≤50s。

   采用PS30W消防炮，俯角≤-15°，仰角≥+60°，流量30L/S，射程≥50m
