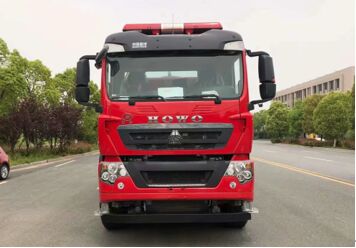

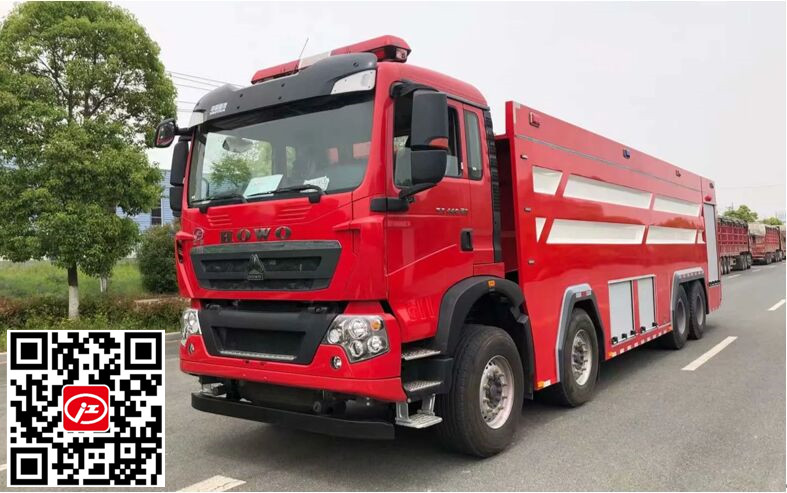

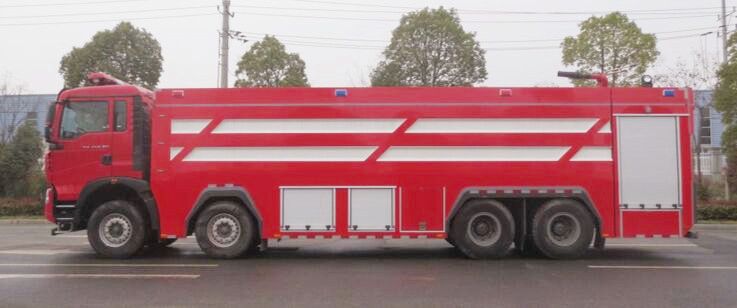

- JDF5420GXFPM240/Z6型泡沫消防车技术规格书

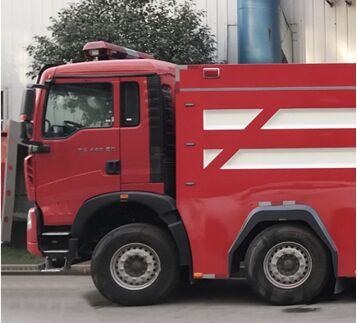

JDF5420GXFPM240/Z6型泡沫消防车采用重汽豪沃ZZ5447TXFV466MF1底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装单排，可乘坐2人,该车为外露罐结构，中部为罐体，后部为泵房。载液罐体为优质碳钢，内部喷涂环氧底漆及环氧沥青漆，与底盘采用弹性连接，载水量21260kg，泡沫液量2990kg（PM240），装备了上海茸申消防设备有限公司生产CB10/80-1RS型常压消防泵，额定流量80L/S，车顶安装成都威斯特消防机械有限公司生产的PL8/64型车用消防炮。该车最大的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救大型油类火灾和一般物质火灾。
整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2018国Ⅵ第六阶段限值的规定要求；整车通过国家消防装备质量监督检验中心检测（报告编号：）并已列入工信部汽车新产品公告，CCCF正在申报中。
整车主要参数：
底盘主要参数
外形尺寸（mm）
11870x2540x3550
最大总质量（kg）
42000kg
载液量
载水21260kg，泡沫2990kg
最高车速
95km/h
消防泵额定流量
80L/s 1.0MPa
消防炮额定流量
64L/s 1.0MPa
消防炮射程
泡沫≥70m 水≥75m
比功率
327/42=7.8
接近角/离去角
17°/11°
乘员室

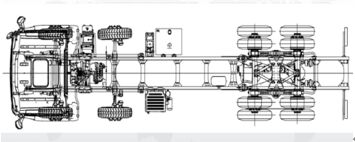

底盘型号
ZZ5447TXFV466MF1
制造商
中国重汽集团济南卡车股份有限公司
发动机的功率
327kw
发动机排量
10518ml
发动机排放标准
GB17691-2018国Ⅵ
驱动形式
8x4
轴距
1950+4600+1400mm
最大允许总重
44000kg
最小转弯半径
≤19m
变速箱
手动
取力器
原厂
原车仪表板处设置消防操作仪表板及警灯控制盒，加装
1、警报器；
2、取力器控制开关及指示灯；
上装机构及性能参数：
机构
平头、两门，原厂单排
司乘人数
2人
方向盘位置
左置
设备
器材箱和泵室：
总体布置

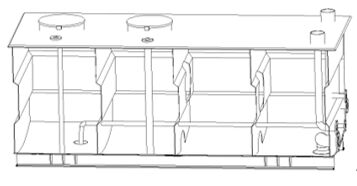

整车由消防员乘员室和车身两大部分组成，车身布置采用二分体式结构，中部为罐体，后部为水泵房，罐体为平行六面体厢式容罐。
水罐：
器材箱
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具
泵房

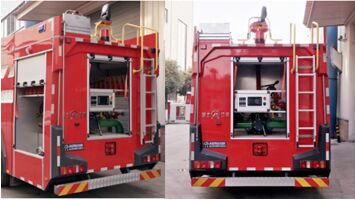

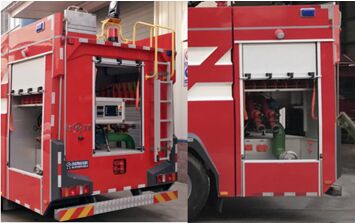

泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
保温位置：安装燃油加热器（根据客户需求选装）
爬梯及上车拉手
爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
泡沫罐：
容量
21260kg（PM240）
材质
优质碳钢（厚度底板5mm，侧板4mm，顶板3mm）
罐体固定

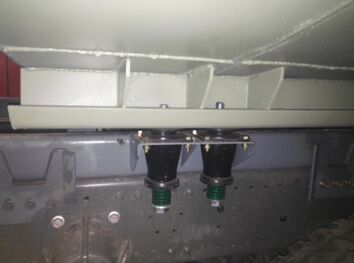

与底盘车架弹性连接
罐体设置

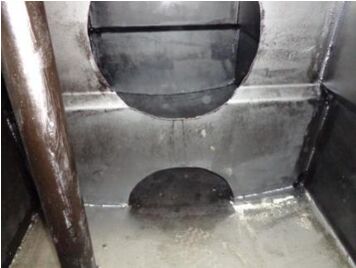

人孔：设DN460人孔1个，带有快速锁定/开启装置
溢流口：设DN40溢流口1个
放余水口：设1个DN25水罐放余水口配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管DN150阀门手动控制(可选装气动），设1个水泵至水罐充水管DN65阀门手动控制(可选装气动）
水系统-消防泵：
容量
2990kg（PM240）
材质
优质碳钢（厚度底板5mm，侧板4mm，顶板3mm）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启、自动泄压装置
溢流口：设DN40溢流口1个
放余液口：设1个DN25放余液口配球阀
出泡沫口：设1个DN40泡沫罐到泵出泡沫管
管路系统：
消防泵型号

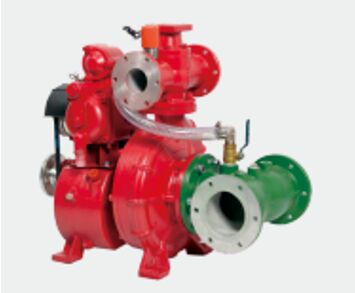

CB10/80-1RS型常压车用消防泵
形式
低压离心式
额定流量
80L/s @1.0MPa
出口额定压力
1.0MPa
最大吸深
7m
引水装置
自带滑片泵
引水时间
最大吸深时≤50s
灭火装置-消防炮：
管道材质
优质无缝碳钢管
吸水管路
泵房左右两侧设1个DN150吸水口
注水管路
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路
泵房左右两侧各设1个DN65及1个DN80出水口，带截止阀和扪盖
冷却水管路
配有冷却取力器的冷却水管路及控制阀
消防控制系统：

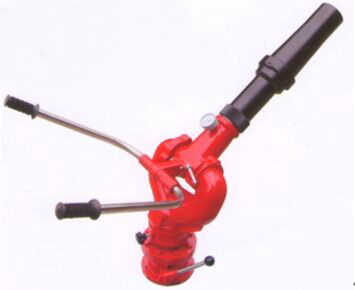

消防炮型号
PL8/64
制造商
成都威斯特消防机械有限公司
回转角度
360°水平回转
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
48L/S
射程
泡沫≥70m 水≥75m

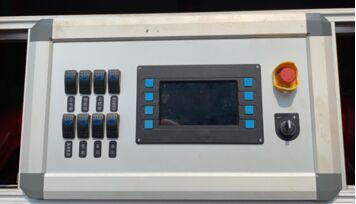

控制面板主要包括驾驶室控制和泵室控制两部分
电器设备：
驾驶室内控制
水泵脱挂档、警灯警报、照明及信号装置控制等
泵房内控制
上装总电源开关、参数显示、状态显示
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
表面处理：
附加电 器
设独立电路
辅助照明
频闪灯
车身两侧安装红、蓝两色频闪灯
警示装置

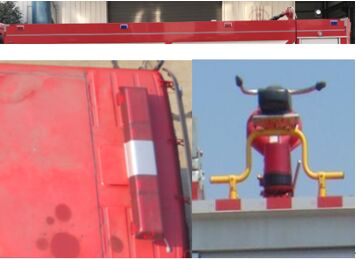

长排全红警灯，安装在驾驶室顶部
警报器，其控制盒在驾驶员前下方
火场照明
上装后部安装35W消防探照灯1个
随车消防器材-布置：
面漆
优质国产漆
颜色
车体外表面主色为RO3消防红
器材配备：
1
按照消防实战需要，根据消防操作程序，就近取放。
2
使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。
3
标示醒目，多人操作，互不干涉。
序号
名称
型号
数量
规格
备注
1
吸水管
150x4米
2
根
螺纹式
2
滤水器
FLF150
1
件
螺纹式
3
分水器
FII80/65×3-1.6
1
件
内扣式
4
集水器
JII150/65×2-1.0
1
件
内扣式
5
水带
16-65-20
6
盘
低压；内扣式
6
水带
16-80-20
6
盘
低压；内扣式
7
异径接口
KJ65/90
2
件
内扣式
8
水带包布
DT-SB
4
件
9
水带挂钩
4
件
10
地上消防栓扳手
QT-DS1；长400
1
件
11
地下消防栓扳手
长860
1
件
12
吸水管扳手
FS100
2
件
13
直流开关水枪
QZ6G3.5/7.5；65
1
支
低压；内扣式
14
直流开花水枪
QZ6G3.5/7.5；65
1
支
低压；内扣式
15
泡沫枪
PQ4/0.7Z6
1
支
16
泡沫外吸液管
40*2700
1
件
17
消防桶
1
具
18
灭火器
3kg
1
个
19
消防腰斧
长390 ；GF-285
1
件
20
橡皮锤
1
件
21
可充电式手提照明灯
1
件
温馨提示：若图片与实物不符，以本公司实物为准，本公司保留最终解释权！
